產品詳細
主機和測頭采用流線型設計，抗干擾鋁合金外殼，高強度防刮玻璃面板，運用高速運算MPU系統，搭配3.2“高亮度彩色液晶屏, 無線藍牙數據打印和傳輸技術，人機交互界面一目了然。

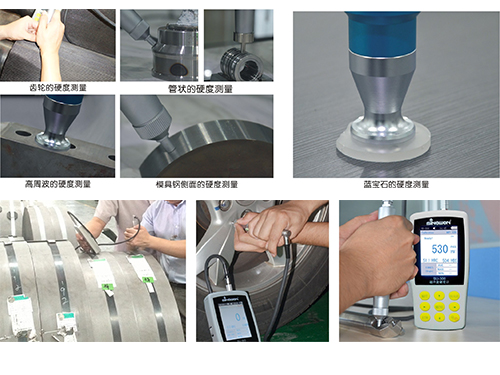

應用范圍
SU-300H手動超聲硬度主機采用積木式模板化設計，搭配手動超聲測頭HP-1K, HP-2K, HP-5K, HP-10K，可以測量法蘭盤邊緣和齒輪根部沖壓件、工模、薄板、表面硬化的齒和齒輪槽、錐度等部分的硬度；以及軸和管道內外壁、容器的硬度；車輪、渦輪轉子、曲軸等金屬零部件的硬度；刀具、鉆頭刀口和支撐座的硬度；焊縫熱影響區域（HAZ）的硬度；注塑機螺桿等零件鍍鉻層的硬度；印刷滾筒，軋輥上鍍鉻層、鍍銅層的硬度。
SU-300H可以匹配機器手等自動化裝置，組裝在熱處理設備和機加工設備生產線上，成為生產流水線上的在線硬度檢測設備。
SU-300H可選配電動測頭MP-300， MP-500， MP-800， MP-1000，將機器升級成為電動超聲硬度計SU-300M。
高強度玻璃面板防止顯示屏刮傷 環保硅膠外罩延長儀器使用壽命
產品特點：
精度高：測試精度可達HV: ±3% HV，HR:±1.5HR，HB: ±3%HB;
壓痕小：肉眼無法直接觀測，需要用高倍金相顯微鏡才能發現;
速度快：測試結果在2秒內輸出，比顯微硬度計效率提高了60倍;
大屏幕：3.2″的彩色屏幕上直接顯示當前測量值、最大值、最小值、平均值和硬度轉換值;
操作簡便：只需輕輕一鍵操作，就可快速出測試結果;
無線打印：支持無線藍牙打印和數據傳輸。
技術參數
|
產品名稱 |
超聲硬度計 |
||||
|
型號 |
SU-300H |
||||
|
貨號 |
882-141H |
||||
|
可選測頭 |
手動測頭：10N、20N、49N、98N；電動測頭：3N、5N、8N、10N |
||||
|
測量范圍（DIN） |
HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm |
||||
|
測量精度（%） |
硬度標尺 |
﹤250HV |
250~500HV |
500~800Hv |
﹥800HV |
|
HV0.1 |
6 |
7 |
8 |
9 |
|
|
HV0.3 |
6 |
7 |
8 |
9 |
|
|
HV0.8 |
5 |
5 |
6 |
7 |
|
|
HV1 |
5 |
5 |
6 |
7 |
|
|
HV5 |
5 |
5 |
5 |
5 |
|
|
HV10 |
5 |
5 |
5 |
5 |
|
|
硬度標尺 |
維氏（HV）；洛氏（HRA、HRB、HRC）;布氏（HB）；肖氏(HS) |
||||
|
顯示屏 |
3.2“彩色液晶屏 |
||||
|
數據顯示 |
測量值，最大值，最小值，平均值，硬度轉換值和測量模式 |
||||
|
語言選擇 |
中文、英文、德語、葡萄牙語、土耳其語 |
||||
|
數據輸出 |
RS232數據輸出 |
||||
|
數據打印 |
藍牙無線打印機 |
||||
|
數據存儲 |
可存儲20組校正數據和1000組測量數據 |
||||
|
文字輸入 |
支持數字及字母錄入 |
||||
|
工作環境 |
溫度：-10℃~50℃; 濕度:30%~80% |
||||
|
儀器電池 |
可充電鋰電池，工作電壓4.2V,3200mAh |
||||
|
充電電壓 |
AC220V/50Hz, 110V/60Hz |
||||
|
主機尺寸及重量 |
主機尺寸：160x80x31mm；主機重量：500g（不包括探頭） |
||||
|
包裝尺寸及重量 |
外包裝尺寸：400x320x150mm；包裝重量：5Kg |
||||
標準配置
|
產品名稱 |
貨號 |
產品名稱 |
貨號 |
產品名稱 |
貨號 |
|
主機SU-300 |
882-141H |
20N手動測頭 |
882-321 |
防震儀器箱 |
882-901 |
|
硬度塊(58~65)HRC |
882-641 |
測頭數據線 |
882-801 |
內六角扳手 |
/ |
|
USB充電器 |
882-851 |
產品合格證/保修卡 |
SU-300H |
產品裝箱單/說明書 |
SU-300H |

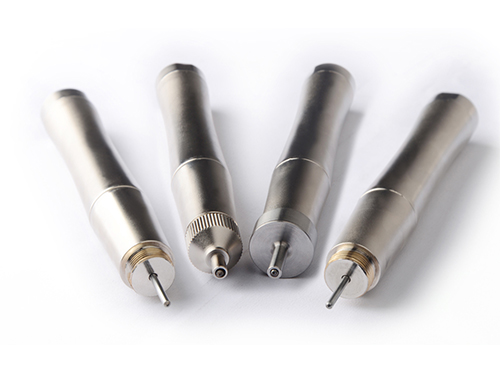

超聲波硬度計手動測頭
手動測頭特點：
●超聲波接觸阻抗方法；
●無需借助外部支架就可獲得準確的硬度測量值；
●360°無死角快速測量；
●優異的人體工程學設計便于握緊測頭；
●完美的測頭尺寸和重量使得測量角度的控制更為得心應手；
●在固定的位置甚至材料的邊緣都能準確快速的測量；
●表面壓痕小，便于材料和工件的后期處理。
技術參數：
|
測頭類型 |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
|
貨號 |
882-311 |
882-321 |
882-331 |
882-341 |
|
真實試驗力 |
10N |
20N |
50N |
98N |
|
直徑 |
22mm |
22mm |
22mm |
22mm |
|
長度 |
154mm |
154mm |
154mm |
154mm |
|
諧振棒直徑 |
2.4mm |
2.4mm |
3mm |
3mm |
|
測量面最大粗糙度 |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
|
工件最小重量 |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
|
工件最小厚度 |
2mm |
2mm |
2mm |
2mm |

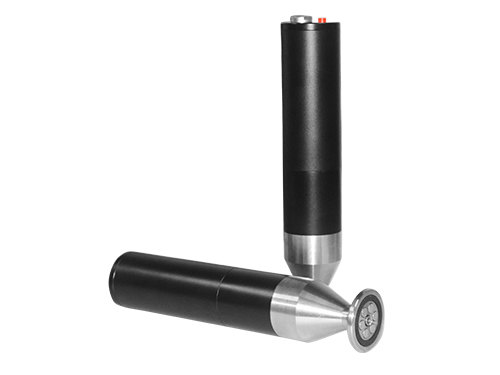

超聲波硬度計電動測頭
電動測頭特點：
●超聲波接觸阻抗方法；
●無需借助外部支架就可獲得精確的硬度測量值；
●優異的人體工程學設計便于握緊探頭；
●表面壓痕小，便于材料和工件的后期處理；
●電動加載/保荷/卸載；
●精準的一鍵式快速測量；
●帶磁力的平面支撐環；
●特別適用于薄片及鍍層硬度測量，測量精度準確；
●配置深孔保護帽，可適用于各種應用場合進行測量。
技術參數：
|
測頭類型 |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
|
貨號 |
882-211 |
882-231 |
882-241 |
882-251 |
|
真實試驗力 |
3N |
5N |
8N |
10N |
|
直徑 |
46mm |
46mm |
46mm |
46mm |
|
長度 |
197.5mm |
197.5mm |
197.5mm |
197.5mm |
|
諧振棒直徑 |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
|
工件最小重量 |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
|
工件最小厚度 |
2mm |
2mm |
2mm |
2mm |
標準硬度塊參數：
|
硬度值范圍 |
貨號 |
均勻度 |
硬度塊尺寸 |
|
(28~35)HRC |
882-611 |
±1.5HRC |
?90x16mm |
|
(38~45) HRC |
882-621 |
±1.5HRC |
?90x16mm |
|
(48~55)HRC |
882-631 |
±1.5HRC |
?90x16mm |
|
(58~65)HRC |
882-641 |
±1.5HRC |
?90x16mm |
|
(300~800)HV 1 |
882-651 |
±3% HV |
?90x16mm |
|
(300~800)HV 5 |
882-661 |
±3% HV |
?90x16mm |
|
(300~800)HV 10 |
882-671 |
±3% HV |
?90x16mm |
|
(85~550)HB |
882-681 |
±3%HB |
?90x16mm |
測試支架：
|
型號 |
MU-100 |
MU-200 |
MU-300 |
MU-400 |
|
貨號# |
882-301 |
882-201 |
882-101 |
882-401 |
|
材料 |
不銹鋼 |
鎂鋁合金 |
鋁 |
不銹鋼 |
|
重量 |
8.8Kg |
1.6Kg |
4.5Kg |
9.5Kg |
|
外形尺寸 |
200x200x332mm |
205x142x284mm |
200x120x348mm |
200x200x332mm |
|
包裝尺寸 |
320x320x440mm |
405x340x580mm |
398x310x540mm |
398x398x530mm |
|
備注 |
手動測頭專用支架 |
電動測頭軋輥專用支架 |
磁力支架 |
電動測頭專用支架 |

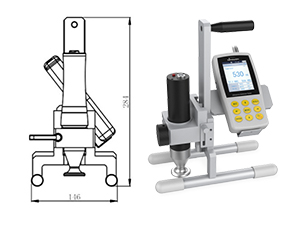

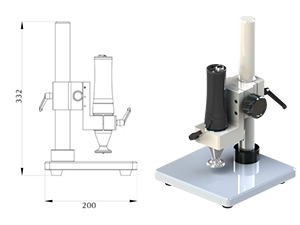

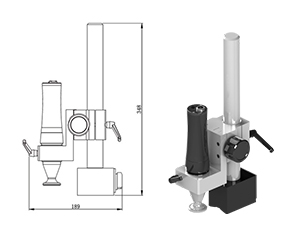

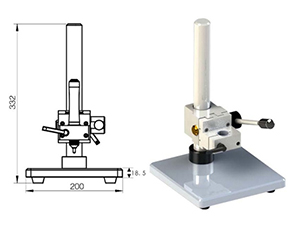

測試支架型號分類：
|
MU-100(#882-301) |
MU-200(#882-201) |
|
MU-300(#882-101) |
MU-400(#882-401) |

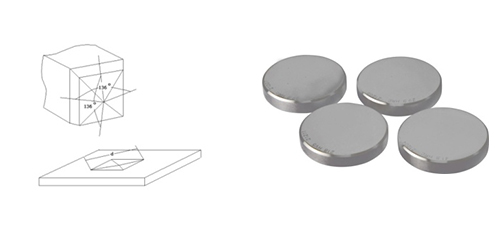

超聲波硬度計壓痕示意圖 硬度塊
支撐環參數：
|
支撐環名稱 |
平面支撐環 |
小圓柱支撐環 |
大圓柱支撐環 |
|
貨號 |
882-511 |
882-521 |
882-531 |
|
應用范圍 |
平面試樣 |
直徑8-22mm試樣 |
直徑16-80mm試樣 |
支撐環及保護帽：
|
|
|
|
|
|
|
平面支撐環(#882-511) |
小圓柱支撐環(#882-521) |
大圓柱支撐環(#882-531) |
標準探頭保護帽(#882-711) |
深孔探頭保護帽(#882-721) |

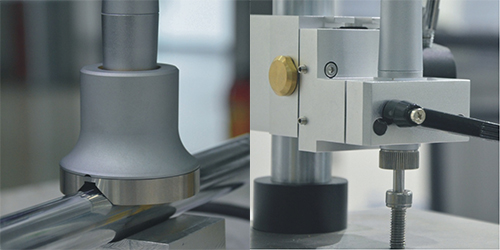

使用圓柱支撐環測量圓柱的硬度值 使用深孔保護帽測量螺帽的硬度值
超聲波硬度計探頭應用領域:
|
試驗力 |
模式 |
特性 |
典型應用 |
|
98N |
標準長度（手動） |
壓痕較大，對表面要求低 |
小型鍛件、鑄造材料、焊縫檢查、熱影響區 |
|
49 N |
標準長度（手動） |
常用 |
感應硬化或滲碳零件，如凸輪軸、渦輪焊縫檢查、熱影響區 |
|
10 N |
標準長度（手動） |
容易加壓，提供小半徑測試的控制 |
離子滲氮沖模、模殼、夾具、薄壁件 |
|
10N |
電動探頭 |
電機加載 |
光滑的精密零件、齒輪、軸承滾道 |
|
8 N |
電動探頭 |
電機加載 |
光滑的精密零件、齒輪、軸承滾道 |
|
3 N |
電動探頭 |
電機加載，凹痕更小 |
薄層，如鋼筒上的銅或鉻；銅輪轉影印筒；鍍層、表面硬化件 |
