產品詳細
特點：
標配日立生產的照射系統球差校正器（附自動校正功能）
搭載具有高輝度、高穩定性的冷場FE電子槍
鏡體和電源等的高穩定性使機體的性能大幅度提升
觀察像差校正SEM/STEM圖像的同時觀察原子分辨率SE圖像
采用側面放入樣品的新型樣品臺結構以及樣品桿
支持高立體角EDX*的對稱配置（對稱Dual SDD*）
采用全新構造的機體外殼蓋
配備日立生產的高性能樣品桿*
*選項
高輝度冷場FE電子槍×高穩定性×日立制球面像差校正器
以長年積累起來的高輝度冷場FE電子源技術為基礎，進行優化，進一步實現電子槍的高度穩定性。
此外，還更新了鏡體，電源系統和樣品臺，以支持觀察亞?圖像，并提升了機械和電氣穩定性，然后與日立公司的球差校正器結合使用。
不僅可以穩定地獲得更高亮度更精密的探頭，而且自動像差校正功能可以實現快速校正，從而易于發揮設備的固有性能。使像差校正可以更實用。

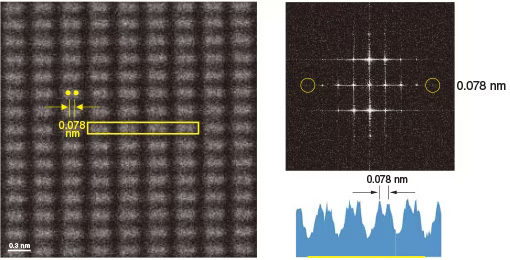

Si（211）單晶體HAADF-STEM圖像（左）和圖像強度曲線分布（右下）、FFT功率譜（右上）
支持高立體角EDX*的對稱Dual SDD*
支持雙重配置100 mm2 SDD檢測器，以實現更高的靈敏度和處理能力進行EDX元素分析。
由于第二檢測器位于第一檢測器的對面位置，因此，幾乎不會因為樣品傾斜，導致X射線中的信號檢測量發生變化。所以，即使是結晶性樣品，也不用顧忌信號量，可完全按照樣品的方向與位置進行元素分析。
此外，對于電子束敏感樣品、低X光輻射量的樣品，除了原子列映射，在低倍、廣視野的高精細映射等領域也極為有效。

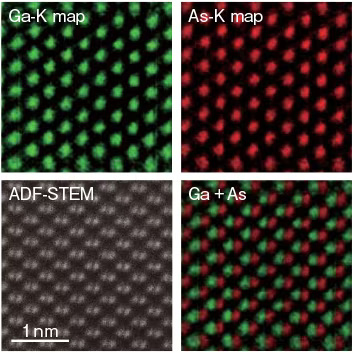

GaAs（110）的原子柱EDX映射
像差校正SEM圖像/STEM圖像 同時觀察
配有標配二次電子檢測器，可同時觀察像差校正SEM/STEM圖像。通過同時觀察樣品的表面和內部結構，可以掌握樣品的三維構造。
在像差校正SEM圖像中，除了可以通過校正球差來提高分辨率之外，還可以獲取更真實地樣品表面圖像。

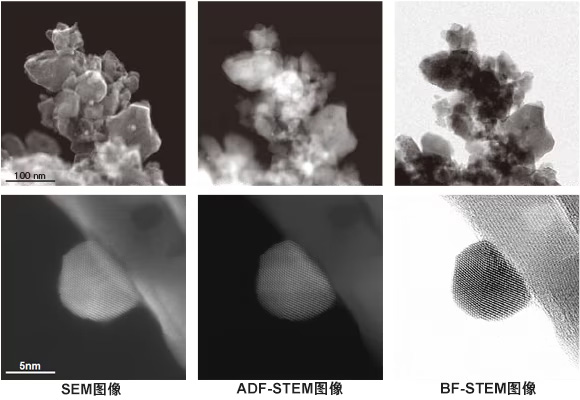

Au/CeO2催化劑的SEM/ADF-/BF-STEM圖像（上段）和Au粒子的高分辨率圖像（下段）
規格
主要規格
| 項目 | 內容 | |
| 電子源 | W（310）冷陰極場發射型 | |
| 加速電壓 | 200 kV、60 kV*1 | |
| 圖像分辨率 | STEM | 0.078 nm（ADF-STEM圖像） |
| TEM | 0.102 nm（晶格像） | |
| 倍率 | STEM | ×20～×8,000,000 |
| TEM | ×100～×1,500,000 | |
| 樣品微動 | 樣品臺 | 偏心測角儀（Eucentric Goniometer）5軸樣品臺 |
| 樣品尺寸 | 3 mm Φ | |
| 移動范圍 | X, Y＝±1.0 mm，Z=±0.4 mm | |
| 樣品傾斜 | α＝±25°、β＝±35°（日立2軸傾斜樣品桿*1） | |
| 像差校正器 | 配有日立照射系統球面像差校正器（標配） | |
| 圖像顯示 | PC | Windows® 7 *2 |
| 顯示器 | 27英寸寬屏液晶顯示器（機體控制顯示器、第二顯示器*1） | |
| 攝像頭 |
標配伸縮式攝像頭 屏幕攝像頭*1（用于熒光板觀察） |
|
機體尺寸/重量
| 項目 | 寬度×進深×高度（mm） | 重量（kg） |
| 鏡體（含電子槍） | 1,060×1,742×2,970 | 1,940 |
| 機體外殼蓋 | 1,678×1,970×3,157 | 429 |
| 操作臺 | 1,400×819×740 | 132 |
| 擴展操作臺*1 | 580×819×740 | 53 |
| FE槽 | 1,041×840×1,317 | 482 |
| V0槽 | 398×630×1,046 | 164 |
| 控制電源 | 1,400×693×816 | 173 |
| 像差校正器電源 | 606×529×1,096 | 81 |
| 排氣系統電源 | 913×663×1,790 | 378 |
| 轉向系統電源 | 913×663×1,790 | 394 |
| 配重塊 | 280×130×130 | 23 |
| Gatan控制器*1*3 | 576×648×1,173 | 150 |
| 冷卻水控制裝置 | 470×540×350 | 25 |
| 冷卻水循環裝置*1*3 | 970×970×1,064 | 95 |
| 干式泵*1 | 252×400×336 | 23 |
| 空壓機*1 | 275×560×576 | 25 |
安裝條件
| 項目 | 內容 | |
| 室溫 | 15～23℃（溫度變化：0.2℃/h以內） | |
| 濕度 | 40～60% RH | |
| 電源 | 機體 |
單相AC200～240 V ±10%、50/60 Hz、10 kVA 斷路器容量 50 A |
| 冷卻水循環裝置*1*3 | 三相AC200 V ±5%、50/60 Hz、30 A | |
| 接地 | D種接地（100 Ω以下） | |
| 冷卻水 | 水量 |
5.1～5.3 L/min 1系統、2.0～2.2 L/min 1系統 （水壓0.25 MPa） |
| 水溫 | 16～18℃（變動：±0.1℃以內） | |
| 氣體 | SF6 | 99.9%以上、180 k～200 kPa |
| 干氮 | 99.9%以上、0～100 kPa | |
| 壓縮空氣 | 600 k～800 kPa | |
購買之前，請設置預定安裝處測量振動、磁場和噪聲，如果超過容許值，請務必另行咨詢。
關于容許值，請另行咨詢。
備注*1：選項。*2：Windows是在美國以及其他國家的注冊的美國Microsoft Corp.商標。*3：規格、尺寸均根據廠家、型號和配置的不同而會有所不同。

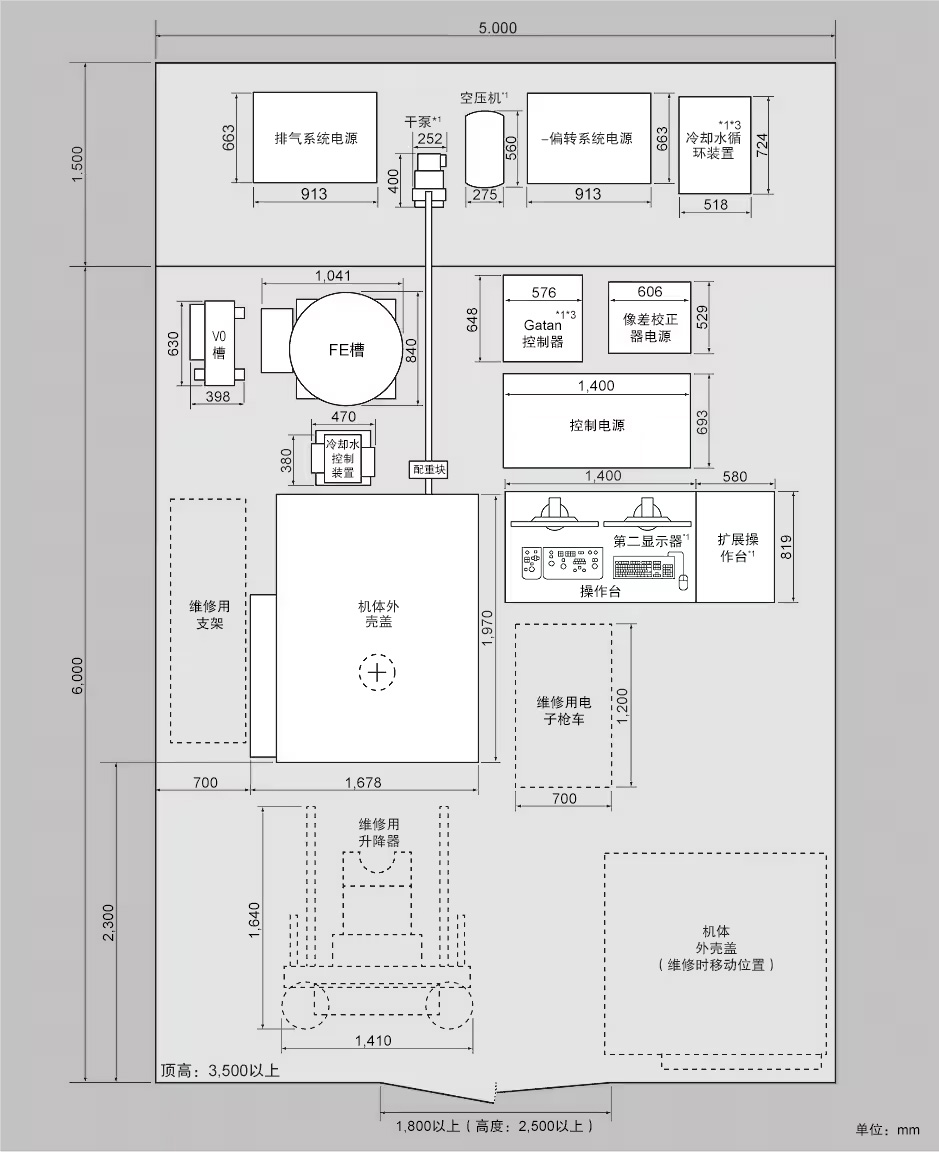

布局示例
※使用上述配置(包含維護工具），整體設備總重量約為5,000kg。
※請檢查地面強度（kg/m2）＞3×設備總重量（kg）/占地面積（m2）。
