產品詳細

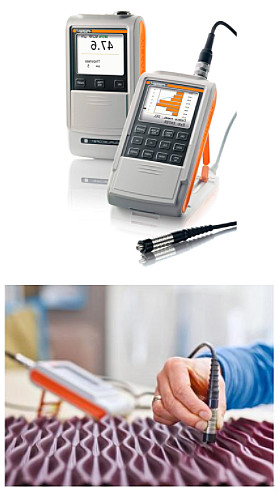

德國Fischer手持式FMP系列儀器是基于磁感應法(DELTACOPE)、電渦流法(ISOSCOPE)和兩用方法(DUALSCOPE)，并采用了可更換探頭的設計，非常適用于對涂鍍層進行無損測量。儀器的模塊化設計，可供客戶根據不同的測量需求選配不同的測量系統。除了眾多的測厚儀機型之外，FISCHER公司還向客戶提供大量不同功能的高精度探頭。FMP30 和 FMP40 型儀器為測量數據的獲取提供了更多的策略，為儲存客戶自定義的測量應用提供了更多的空間，*多可以儲存20000個數據，更是提供了藍牙數據傳輸功能。大量的圖形和統計功能使其能更適用于復雜的測量應用。另外儀器還可以根據內置的IMO PSPC、SSPC-PA2、QUALANOD 和 QUALICOAT規則進行測量。非鐵基型ISOSCOPE@ FMP10和FMP30可以測量非鐵磁金屬基材上涂料、油漆、塑料涂層和陽極氧化層的厚度。
電渦流測量原理：
高頻交流信號在測頭線圈中產生電磁場，測頭靠近導體時，就在其中形成渦流。測頭離導電基體愈近，則渦流愈大，反射阻抗也愈大。這個反饋作用量表征了測頭與導電基體之間距離的大小，也就是導電基體上非導電覆層厚度的大小。由于這類測頭專門測量非鐵磁金屬基材上的覆層厚度，所以通常稱之為非磁性測頭。非磁性測頭采用高頻材料做線圈鐵芯，例如鉑鎳合金或其它新材料。與磁感應原理比較，主要區別是測頭不同，信號的頻率不同，信號的大小、標度關系不同。采用電渦流原理的測厚儀，原則上對所有導電體上的非導電體覆層均可測量，如航天航空器表面、車輛、家電、鋁合金門窗及其它鋁制品表面的漆，塑料涂層及陽極氧化膜。覆層材料有一定的導電性，通過校準同樣也可測量，但要求兩者的導電率之比至少相差3-5倍（如銅上鍍鉻）。雖然鋼鐵基體亦為導電體，但這類任務還是采用磁性原理測量較為合適。
 |
性能參數：
? 常用渦流探頭：FTA3.3H，訂貨號：604-142， ? 測量范圍：0 - 1200μm， ? 精度：0～50μｍ:±0.25μｍ；50～800μｍ:±0.5％；800～1200μｍ:< 2.5% ? 可儲存20,000個測量數據，可儲存100個應用程式，可儲存4,000個數據組； ? 數據組帶日期和時間標志，數據組和所有數據統計值，測量數據直方圖顯示； ? 可以輸入過程公差極限并計算相應的工藝能力指數Cp和Cpk； ? 當超出公差極限時，有聲音和視覺警告信號； ? 連續測量模式下，測量數據可在上下限范圍內模擬顯示； ? 外部按鍵觸發測量模式，可用于測量小尺寸的圓管內壁； ? 可使用矩陣測量模式進行大量測量， ? 取平均值：僅儲存幾個測量數據的平均值， ? 區域測量：只顯示讀數，探頭提起后才儲存并取平均值， ? 探頭放在工件上可連續測量， ? 離奇值控制可自動排除錯誤的測量值， ? USB接口可連接打印機 |
型號及應用
| 型號 | 原理 | 應用 |
|
DELTASCOPE fmp10/30 |
電磁感應（DIN EN ISO 2178）原理 |
用于測量非磁性涂鍍層例如：鉻、銅、鋅、油漆、搪瓷或塑料在鐵基材上的厚度。 |
|
ISOSCOPE fmp10/30 |
渦流法(DIN EN ISO 2360)原理 |
用于測量油漆或塑料在非磁性金屬基材上的厚度； 用于測量鋁基材上陽極氧化層的厚度，也用于測量導電層在非導電基材上的厚度。 |
|
DUALSCOPE fmp20 |
電磁感應和渦流法原理 |
自動識別基材的功能，可以測量鐵/鋼上、非磁性金屬基材上和非導電基材上眾多涂鍍層的厚度。 |

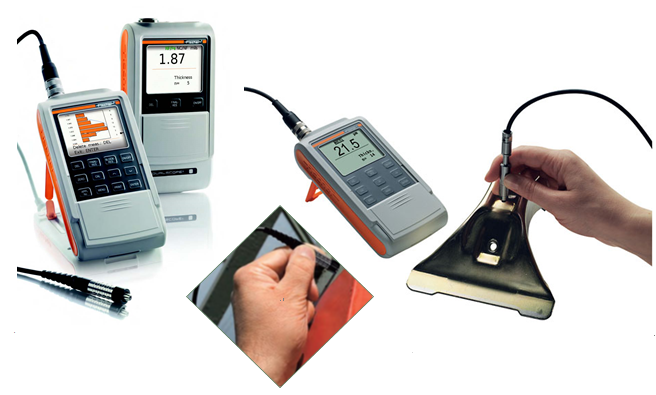

圖1：ISOSCOPE園FMP30配合FTA3.3探頭-測量輕合金邊緣
|
類型 |
適用范圍 |
測量范圍 |
名稱/部件號 |
測量原理 |
 |
適用于電鍍、涂料、油漆層的厚度測量 |
0-2000μm |
FGAB1.3 604-141 |
磁 感 應 探 頭 |
|
適用于孔洞、管子、細槽，直徑≥ 9 mm. |
0-1600μm |
FGABI1.3-150 604-175 |
||
|
適用于電鍍、涂料、油漆層的厚度測量。由于探針較 大，也適用于表面比較粗糙的工件 |
0-1500μm |
FGA2H 604-174 |
||
|
雙觸點探頭可以在粗糙表面上測得較好的重復性。 其可靠的放置性和恒壓力，也適合于軟鍍層 |
0-2000μm |
V7FKB4 604-180 |
||
|
雙觸點直角探頭特別合適厚鍍層的測量 它在粗糙表面上表現出比單觸點探頭更好的的重復精度 |
0-8mm |
FKB10 604-177 |
||
|
適用于非鐵磁基材上的涂料、油漆和塑料層的厚度測量 |
0-1200μm |
FTA3.3H |
渦 流 法 探 頭 |
|
|
適用于平面樣品、孔洞、管子和過渡區域的涂鍍層厚度 測量 |
0-1200μm |
FAW3.3 604-193 |
||
|
由于采用了**的曲率補償技術，因此非常適用于測量 曲面非鐵磁工件上的涂料、油漆、陽極氧化和塑料層的 厚度。 |
0-800μm |
FTD3.3 604-189 |
||
|
采用磁感應法和渦流法的雙模設計。 可以自動切換到相應的測量原理上來工作 |
NF/Fe 0-1300 μm Iso/NF 0-800 μm |
FD10 604-143 |
雙 模/ 兩 用 探 頭 |
|
|
兩用探頭可以同時分別測量鐵材或鋼材上兩種鍍層（油漆 層和鋅層）的厚度。也可以測量過渡層中熱鍍鋅的厚度 (Zn ≥ 70 μm)。 |
0-800μm |
FDX10 604-246 |
