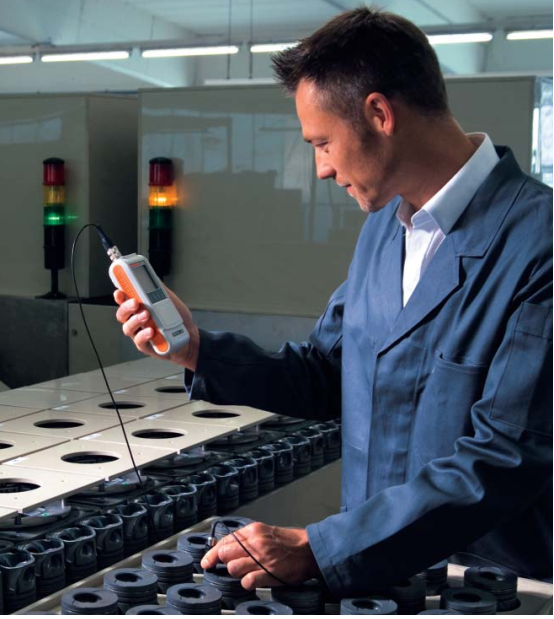

使用FTA3.3H探頭對剛生產出來的引擎活塞進行質量檢測。

使用FAI 3.3- 150探頭進行測量。

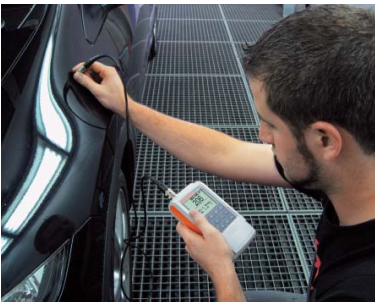

使用FD 10探頭測量油漆的厚度。

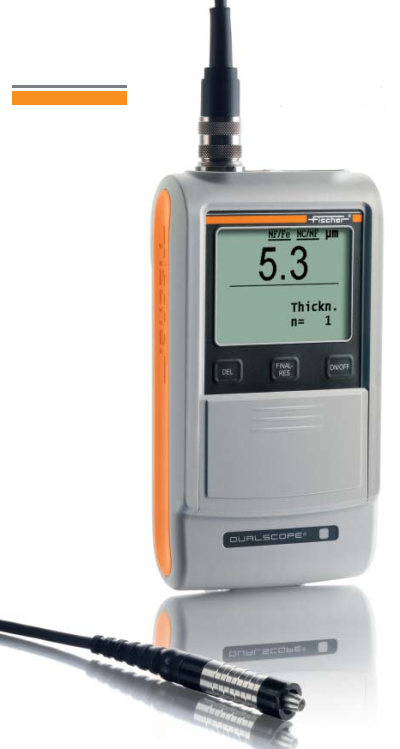

涂鍍層測厚儀DELTASCOPE@ FMP10,

ISOSCOPE⑧FMP10, DUALSCOPE@ FMP20

FMP10和FMP20型儀器的功能

●可以配合所有基于磁感應法和渦流法的探頭使用

●自動識別探頭

●自動識別底材(FMP20)

●儀器操作界面友好

●USB接口可以連接計算機

●240x160像素高對比度大尺寸顯示屏

●開機后即可測量

●插入探頭即可測量

●測量完成后聲音提示

●通過簡單的零位修正就能適應底材形狀(歸一化)

●校準簡便(使用一到兩片箔片)

●針對稀有材料或者形狀復雜的產品設置主校準模式

(需配合主校準標準片使用)

●可以調節儀器自動關機時間和連續使用時間

●儀器狀態顯示(例如:電量低時出現的警告信息)

●鍵盤鎖/功能限制模式

●滑蓋保護鍵盤

●多語言顯示

●測量結果的單位可在μm和mils之間切換

應用程式存儲

●可以儲存一個應用程式，包括校準信息。

統計和計算

●顯示統計數據，例如:平均值、標準偏差、

*大和*小值、讀數范圍。

測量方式

●單次測量

●用“連續測量”模式測量可以對樣品表面進行連續掃描。

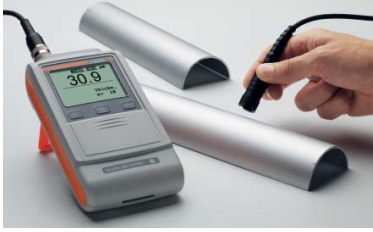

DUALSCOPE& FMP20配合獲得**的曲率補償探頭FTD3.3測量陽極氧化樣品。

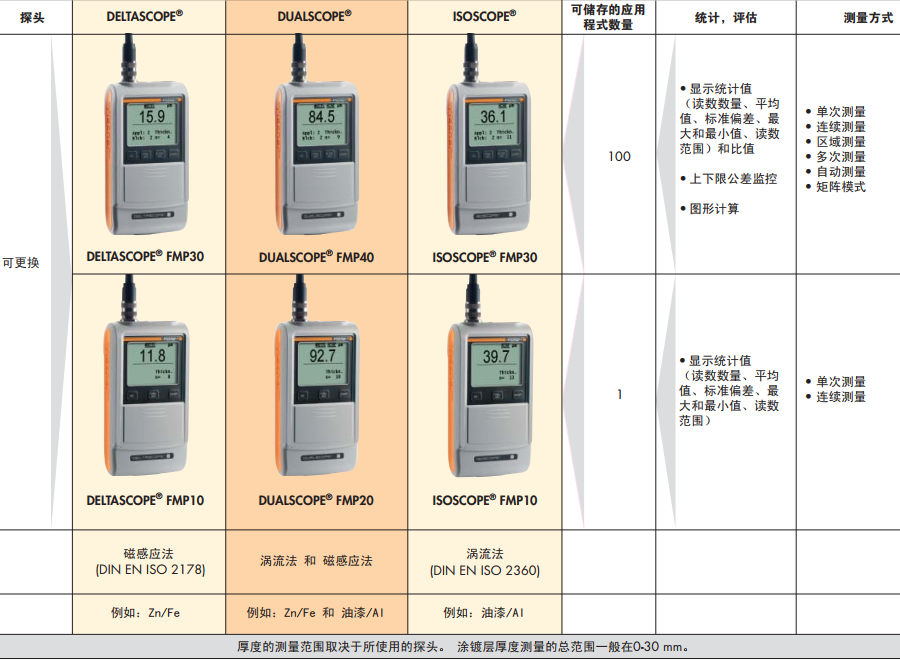

FMP30和FMP40型儀器比基本款的FMP 10和FMP20型儀器擁有更多的功能。例如:可以儲存更多應用程式的大內存、大量的圖形和統計計算功能等。這樣就能適用于更加廣泛的應用、滿足客戶更高的要求。上下限公差的自由輸入可以幫助客戶對生產過程進行更全面的分析和統計。更多種測量方式可供選擇，幫助您完成完美的測量。

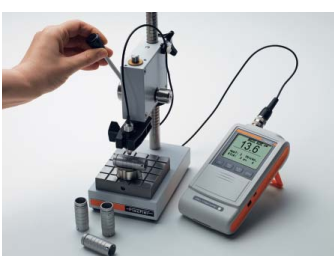

DUALSCOPE@ FMP40配合FGA2H探頭和工作臺使用，在夾具的定位下測量圓柱形工件。

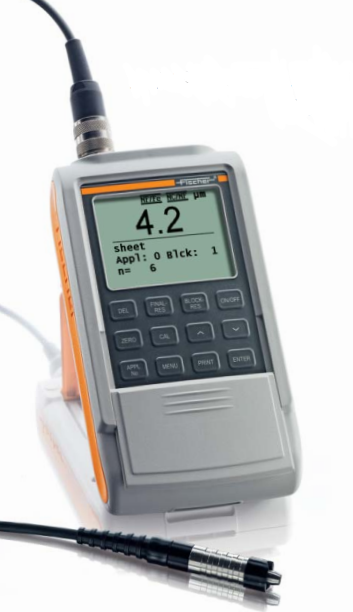

涂鍍層測厚儀DELTASCOPE@ FMP30,

ISOSCOPE@ FMP30, DUALSCOPE@ FMP40

FMP30和FMP40型儀器的功能

(相對于FMP10和FMP20型儀器增加的功能)

儀器功能

●自動識別底材(FMP40).

●外部觸發測量

(例如:測量直徑很小的空心圓柱體的內壁)

●使用未知材料的鍍層進行校準(僅限于磁感應法)

●USB接口可以連接計算機和打印機

●電池供電和交流電源(可選件)供電

應用程式存儲

●可以儲存100個應用程式，包括校準信息。

●可以儲存20,000個讀數

●可以儲存4,000個數據組

●數據組包含日期和時間信息

●糾正已儲存的讀數

●應用程式關聯功能:多個應用程式能使用相同的

歸一化/校準信息

●通過電腦計算機可以編輯應用程式名稱

(可選件: MP-Name軟件 )

統計和計算

●數據組統計值和所有數據統計值

●測量數據直方圖顯示

●可輸入上下限公差并估算Cp和Cpk值

●測量結果超出公差范圍時儀器發出視覺和聲音警告

測量方式

●連續測量模式下，測量數據可在上下限公差范圍內

模擬顯示

●可使用矩陣測量模式進行大量測量

●取平均值:只儲存若干個測量數據的平均值

●區域測量:提起探頭后才儲存測量過程中的平均值

●自動測量:無需提起探頭，儀器自動獲得數值

●離奇值控制:儀器可自動排除錯誤的測量值

ISOSCOPE@ FMP30配 合FTA3.3探頭-測量輕合金邊緣

DELTASCOPE8 FMP30

配合雙觸點探頭V7FKB4一測量卡車剎車盤

DUALSCOPE@ FMP40

配合FD13探頭一測量各

種小零件

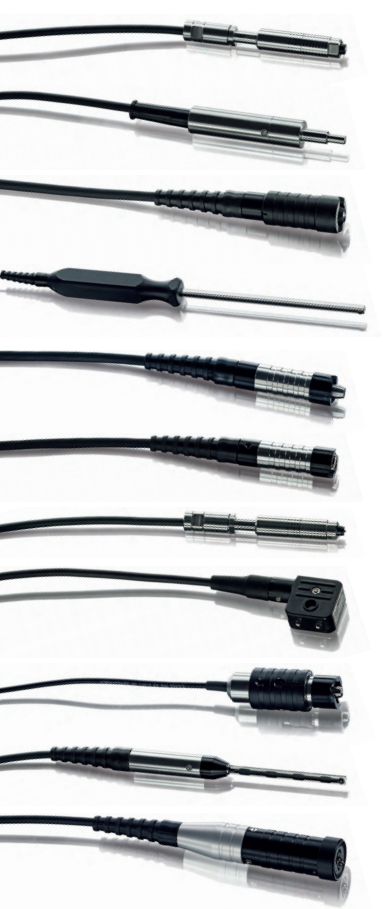

高精度探頭

一次測量的質量，主要由幾個關鍵因素決定。包括:選擇適當?shù)奶筋^和探頭本身的質量等。Helmut FischerGmbH為您提供種類繁多而又品質卓越的高精度探頭，所有探頭都是按照Z(yǔ)高的品質要求自行開發和生產。

在顯微鏡下制作探頭

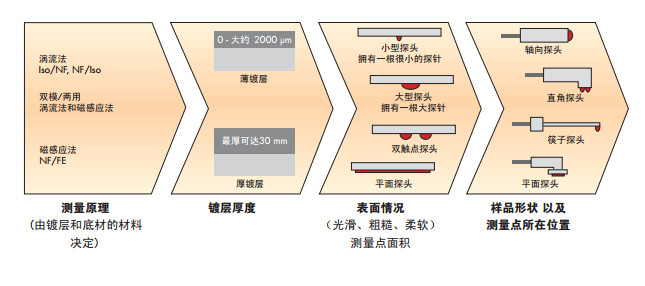

鍍層/底材的種類是選擇探頭*重要的依據。另外，鍍層的大致厚度、底材的材料、測量點的面積以及樣品.的形狀和表面情況都是選擇探頭時需要考慮的因素。曲率補償探頭(渦流法)適用于不同曲面的樣品:雙觸點探頭能夠在粗糙的表面上得到精確的結果。FMP1、FMP20、FMP30、FMP40型儀器都可以通過連接不同的探頭來滿足您不同的測量需求。下面的圖表顯示了選擇探頭的標準流程。我們的探頭庫中擁有超過100種適合不同應用的探頭，除此之外，Helmut Fischer GmbH還 能為您的應用特別定制探頭。

磁

感

應

探

頭

渦

流

法

探

頭

FTD3.3

604-189

雙

模/

兩

用

探

頭
