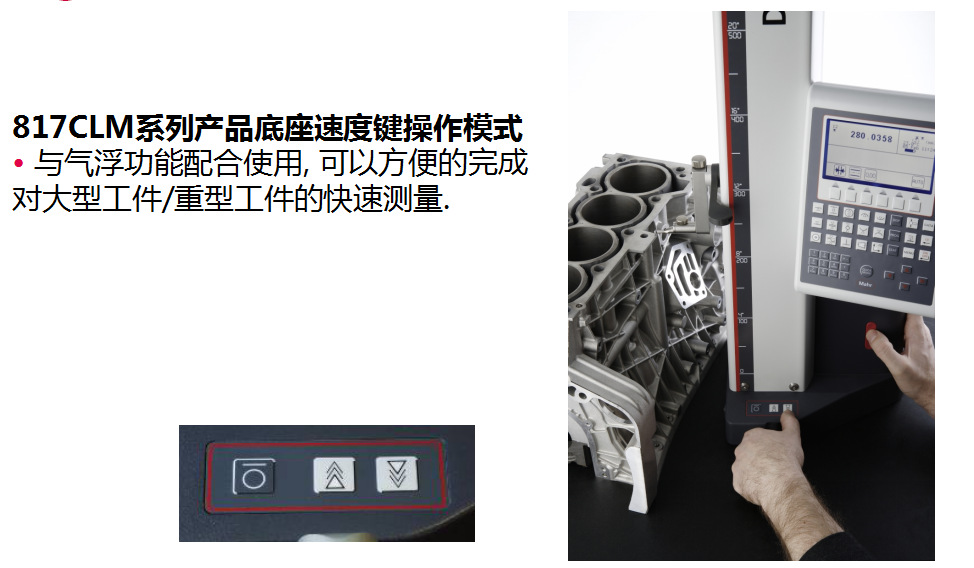

新款高度測量?jī)x817CLM帶有創新的快速模式，高精度的快速性能，大測量范圍，以及評估功能，使操作變得更加便捷可靠。Mahr的創新解決方案(技術)為客戶提供"Quick Mode"快速操作方式，清晰明了的符號使所有測量功能鍵的操作變得格外的方便。高精度的光柵測量系統及雙讀頭系統，受灰塵的影響被降至盡可能低?？赏ㄟ^(guò)旋轉臂調整控制器方向。

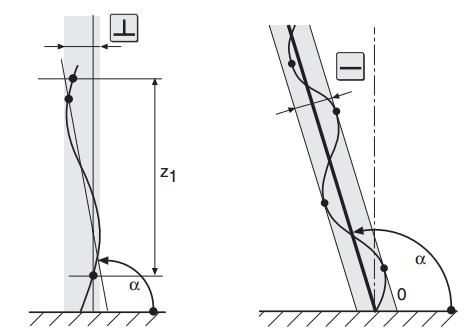

1D或2D(可選)大量的測量功能；帶模擬顯示的動態測量功能；自動運行垂直度及直線度檢測(與相關附件配合進行)；自動運行測量程序(編制測量程序)；自動運行連續測量及間距測量功能。通過RS232或USB(帶適配接口)將數據傳輸至PC。例如通過MarCom-軟件將數據傳輸至MS Excel。通過USB打印機打印輸出測量數據及統計結果等；將測量值保存在內置的USB存貯器中(連接至PC后將確認為PC的一個磁盤)；可進行大量的統計評估工作(可選)。
|
主要測量功能: 全面的1 d或2 d測量功能 帶模擬現實的動態測量功能 自動運行垂直度及直線度測量功能(與相關附件配合操作) 自動運行測量項目(編制測量程序) 自動運行連續測量及間距測量功能 |
|
很高的測量精度及可靠性 高精度的光柵測量系統及雙讀頭,將灰塵對測量結果的影響降至低。 優質不銹鋼制成的導向立柱。 由精密的球軸承導向測頭的運行。 內置的溫度傳感器配合完成溫度補償 |
|
測量系統
|
控制器 功能鍵圖示大而清晰，帶背景燈的圖文LCD顯示屏讀數方便 自帶說明標識/圖標可作為操作向?qū)?br /> 操作提示及菜單可選擇多種不同的語言 可以在工件上設置參考點；
能通過RS232或USB接口連接PC、其他外接設備或打印機
|
|
測量范圍 |
mm/inch |
350/14" |
600/24" |
1000/40" |
|
擴展量程 |
mm/inch |
520/20.47" |
770/30.31" |
1170/46.06" |
|
分辨力 |
mm |
|
0.01/0.005/0.001/0.0005/0.0001 |
|
|
|
inch |
|
.001 " /.0005" /.0001 "/ .00005" /.00001 " |
|
|
示值誤差* |
μm |
|
(1.4+L/600), L in mm |
|
|
重復性 |
μm |
|
0.5(平面)1(孔) |
|
|
垂直度(電子修正后) |
μm |
正面≤5 |
正面≤6 |
正面≤10 |
|
電池充滿后可操作時間 |
h |
|
up to 12 |
|
|
測量力 |
N |
|
1.0±0.2 |
|
|
允許*大空氣濕度 |
100% |
|
65 (non condensed) |
|
|
*佳工作溫度 |
/°F |
|
2o±1/68±1.8 |
|
|
操作溫度 |
/°F |
|
10.....40/50......104 |
|
|
3點氣浮高度 |
|
|
約9 |
|
|
測量系統 |
μm |
|
光柵測量系統 |
|
|
總高度 |
mm/inch |
741/29.17" |
985/38.78" |
1392/54.80" |
|
底座外形尺寸(Lxw) |
mm/inch |
|
240 x 250/9.45" x 9.84" |
|
|
重量 |
kg/Ibs |
25/55.15 |
30/66.14 |
35/77.16 |
|
訂貨號 |
|
4429010 |
4429011 |
4429072 |
標準配置：高度測量?jī)x, 控制器, 支架817h1, 測頭K6/51, 校準塊817eb, 操作說明書, 電源適配器, USB連接線
