QM-Height5 18系列 — 高精度 ABSOLUTE 數顯測高儀。測高儀 測量工具行業的標準，QM-Height提供出色的精度±(2.8 + 5 l / 1000)μm來滿足你關鍵的測量需求。它測量大*/*小和位移的形狀，不僅僅是由高度，而是由臺階、內/外寬度、內/外直徑、圓節距和*掃描測量。此外，所有的九種測量數據都可以在測量后被保存和收回，以進行更安全、更詳細的計算。
 |
主要特點：----采用新型、 高精度、 高分辨率絕對原點型線性編碼器進行位置檢測。----便捷的圖標鍵。 ----可通過特有的處理方式 (跟蹤測量檢測圓的頂點) 進行內徑／ 外徑測量。 ----可選擇多種類型的測頭。 ----帶有背光照明的大型液晶顯示。 ----通過設置上、 下限公差， 進行 GO/±NG 判斷。 ----判斷結果超出公差范圍時， 顯示器背光從綠色變?yōu)榧t色， 公差判斷一目了然 ----滑塊提升旋鈕 (用于行程)／ 滾輪 (用于測量)。 ----帶有 SPC 和 RS-232C 數據輸出。 |

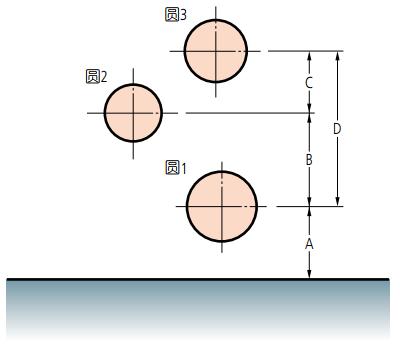

圓間距測量可將圓 1 到 3 每個圓測量一次并運用記憶數據和計算功能得到A, B, C 和 D的長度值 (*多可保存 9 個圓測量數據) |

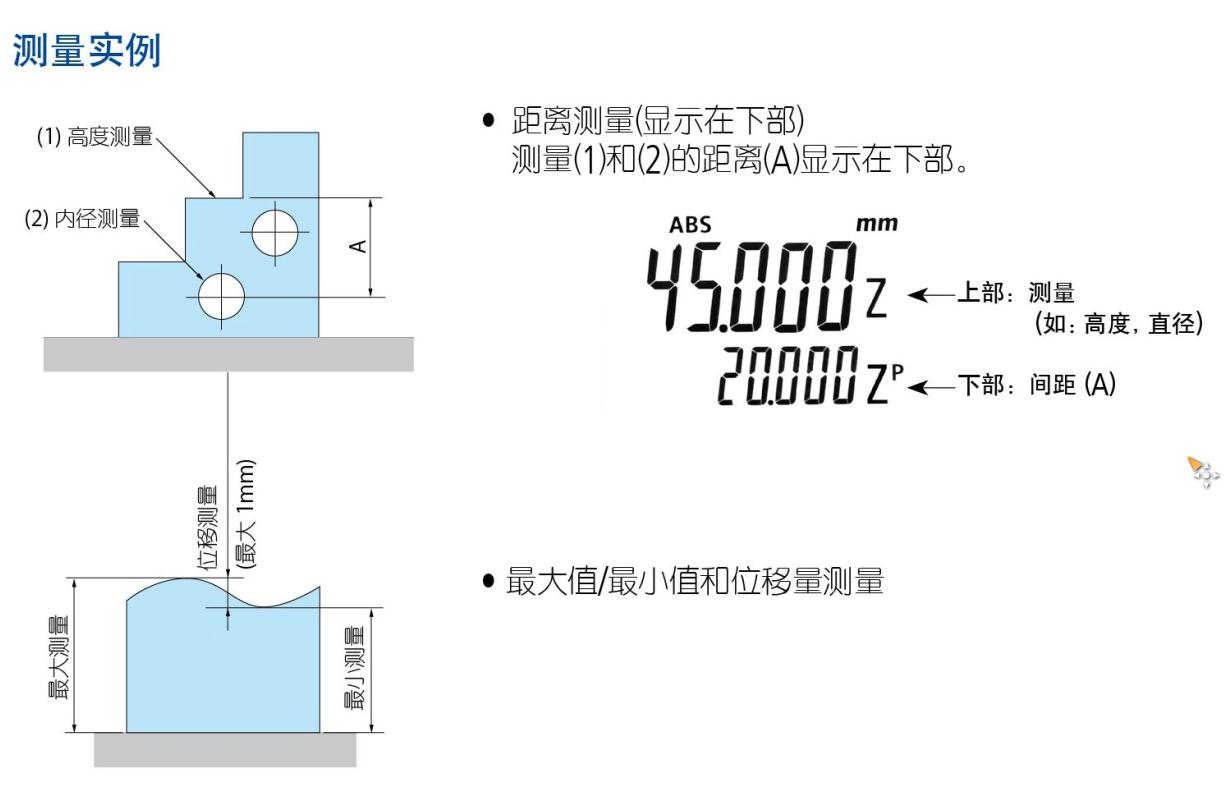

*大/*小和位移測量 |
|
|
|
技術參數： 測量范圍 : 0 - 465mm 或 0 - 715mm 滑桿行程 : 350mm 或 600mm 分辨率 : 0.001 / 0.005mm 或 0.001 / 0.005mm / .00005" / .0001" / .0002" 20oC 時精度 *: ±(2.8+5L/1000)μm L 為*大測量長度 (mm) 重復精度 (2σ): 1.8μm 垂直度 **: 0-350mm 型為 8μm 0-600mm 型為 13μm 導向方式 : 滾珠軸承 驅動方式 : 手動 刻度類型 : ABSOLUTE 靜電電容 測力 : 1.6±0.5N 顯示 : 液晶顯示 電源 : AC 適配器 (可選) ／ 電池 (LR6x4) 電池操作時間 : 大約 260 小時 *** (使用背光照明時大約為 6 小時) * 使用標準 ?5 偏心測頭 ** 使用杠桿測頭 (MLH-321) 或 Mu-Checker (M-411) *** 260 小時 (背光照明處于節能方式) 6 小時 (背光照明處于全 開狀態) |
選件 12AAC072: 深度測頭 12AAA792: 千分表 (?8mm 軸套) 夾頭 12AAA837: 千分表 (?3/8 軸套) 夾頭 12AAA793: 測頭延長夾 (85mm/3.3") 12AAF667: ?2mm 橄欖球型測頭 957261: ?2mm 球型測頭 957262: ?3mm 球型測頭 957263: ?4mm 球型測頭 12AAB552: ?10mm 球型測頭、 L=55mm 12AAF670: ?5mm 盤型測頭 12AAF671: ?10mm 盤型測頭 957264: ?14mm 盤型測頭 957265: ?20mm 盤型測頭 12AAA788: ?4mm 球型偏心測頭 05HAA394: ?5mm 球形偏頭測頭 12AAA789: ?6mm 球型偏心測頭 226116: 杠桿千分表適配器 (?6mm 軸套) 05HZA173: 劃線器 264-504: DP-1VR 936937: SPC 電纜 (1m) 965014: SPC 電纜 (2m) 02AZD790D: 用于 U-WAVE 的 SPC 電纜 (160mm) 526688: AC 適配器 (100V) 526688A: AC 適配器 (120V) 526688D: AC 適配器 (220V) 526688E: AC 適配器 (240V/220V) |
