產品詳細

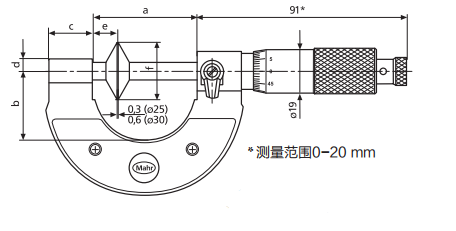

精密干分尺Micromar 40 SM圓盤形測砧,用于測量

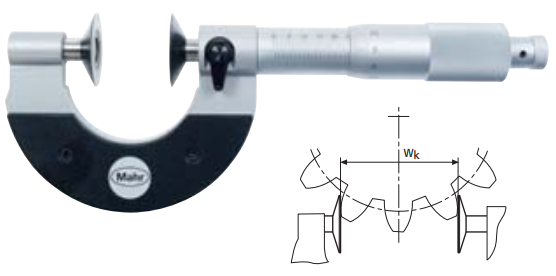

●通過測量模數為0.8的跨齒距W,間接測量出圓柱直齒輪的齒厚
●軸肩
●根切尺寸
●特殊部位
●主要用于橡膠，卡紙等柔性材料
主要特征：
鍍鉻鋼質尺架
很強的穩定性
絲桿由經硬化處理的不銹鋼制成，表面拋光
圓盤形測砧經過硬化處理,量面研磨
刻度表面拋光鍍鉻
帶隔熱護板
微分筒與辣輪- 體式結構
帶鎖緊裝置
| 訂單號 | 測量范圍 mm | 讀數 (mm) | 誤差限度 μm | 平行誤差 (μm) | 平整度 (μm) | 軸螺距_mm | 測量力 (N) |
| 4134600 |
0 - 25 |
0,01 |
4 μm |
4 μm |
0.6 μm |
0.5 mm |
5 - 10 |
| 4134601 |
25 - 50 |
0,01 |
4 μm |
4 μm |
0.6 μm |
0.5 mm |
5 - 10 |
| 4134602 |
50 - 75 |
0,01 |
5 μm |
4 μm |
0.6 μm |
0.5 mm |
5 - 10 |
| 4134603 |
75 - 100 |
0,01 |
5 μm |
4 μm |
0.6 μm |
0.5 mm |
5 - 10 |
| 4134604 |
100 - 125 |
0,01 |
6 μm |
5 μm |
0.6 μm |
0.5 mm |
5 - 10 |
| 4134605 |
125 - 150 |
0,01 |
6 μm |
5 μm |
0.6 μm |
0.5 mm |
5 - 10 |
| 4134606 |
150 - 175 |
0,01 |
7 μm |
5 μm |
0.6 μm |
0.5 mm |
5 - 10 |
| 4134607 |
175 - 200 |
0,01 |
7 μm |
5 μm |
0.6 μm |
0.5 mm |
5 - 10 |
用于測量：
模塊 0.8 的齒跨度 Wk，間接、免參考地確定直齒和螺旋齒的正齒輪齒厚度
軸上肩部
底切尺寸
注冊器
軟材料，如橡膠，紙板，氈等
