產品詳細
用于測量：
通孔
盲孔
調心肩
 |
主要特征：
電鍍珍珠鉻操作和顯示單元 軸通體硬化打磨，不銹鋼 通過集成棘齒快速驅動 自調心測量頭，包含 3 個側面砧，每個偏移間隔 120° 從 12 mm 開始砧為硬質合金 從 12 mm 開始砧可用于測量孔底 從 40 mm 開始所有測量頭均為鋁制，從而可減輕重量 說明書、六角扳手、箱 用于更換測量頭的扳手 |
| 訂單號 | 測量范圍 mm | 讀數 (mm) | 誤差限度 μm | 誤差限度注釋 | 軸螺距_mm |
| 4190310 |
6 - 8
|
0,001
|
4 μm
|
砧的整個長度
|
0.5 mm
|
| 4190311 |
8 - 10
|
0,001
|
4 μm
|
砧的整個長度
|
0.5 mm
|
| 4190312 |
10 - 12
|
0,001
|
4 μm
|
砧的整個長度
|
0.5 mm
|
| 4190313 |
12 - 16
|
0,001
|
4 μm
|
砧的整個長度
|
0.5 mm
|
| 4190314 |
16 - 20
|
0,001
|
4 μm
|
砧的整個長度
|
0.5 mm
|
| 4190315 |
20 - 25
|
0,005
|
4 μm
|
砧的整個長度
|
0.5 mm
|
| 4190316 |
25 - 30
|
0,005
|
4 μm
|
砧的整個長度
|
0.5 mm
|
| 4190317 |
30 - 40
|
0,005
|
4 μm
|
砧的整個長度
|
0.5 mm
|
| 4190319 |
40 - 50
|
0,005
|
4 μm
|
砧的整個長度
|
0.5 mm
|
| 4190320 |
50 - 60
|
0,005
|
5 μm
|
砧的整個長度
|
0.5 mm
|
| 4190321 |
60 - 70
|
0,005
|
5 μm
|
砧的整個長度
|
0.5 mm
|
| 4190012 |
70 - 85
|
0,005
|
5 μm
|
砧的整個長度
|
0.5 mm
|
| 4190013 |
85 - 100
|
0,005
|
5 μm
|
砧的整個長度
|
0.5 mm
|
| 4190014 |
100 - 125
|
0,005
|
6 μm
|
砧的整個長度
|
0.5 mm
|
| 4190015 |
125 - 150
|
0,005
|
6 μm
|
砧的整個長度
|
0.5 mm
|
| 4190016 |
150 - 175
|
0,005
|
7 μm
|
砧的整個長度
|
0.5 mm
|
| 4190017 |
175 - 200
|
0,005
|
7 μm
|
砧的整個長度
|
0.5 mm
|

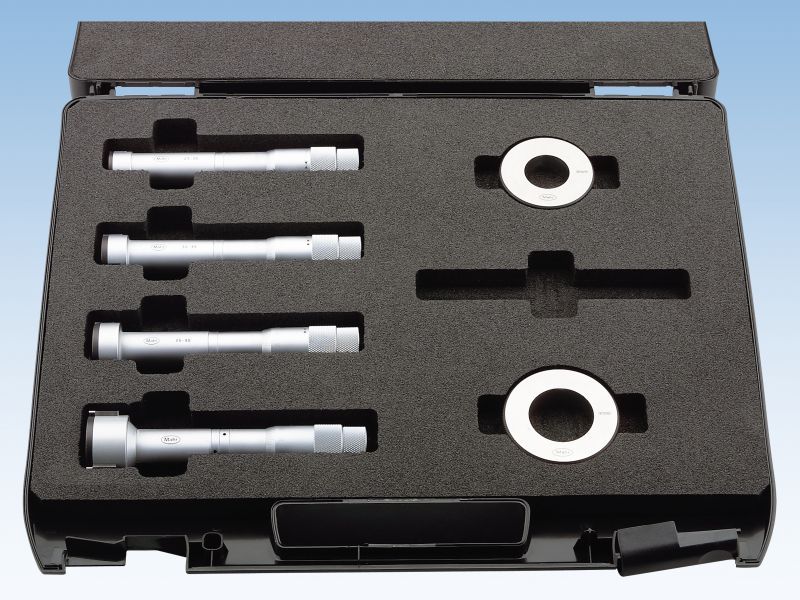

附件標準環規355 E
●可用于兩個相鄰尺寸的測頭的基準尺寸校對
●制造公差符合DIN 2250C
| 直徑mm | 訂貨號 | 直徑mm | 訂貨號 |
| 8 |
4710026 |
60 |
471 0080 |
| 10 |
4710030 |
85 |
4710105 |
| 16 |
4710036 |
125 |
4710121 |
| 25 |
4710045 |
175 |
4710122 |
| 40 |
4710060 |
|
|
