產品詳細

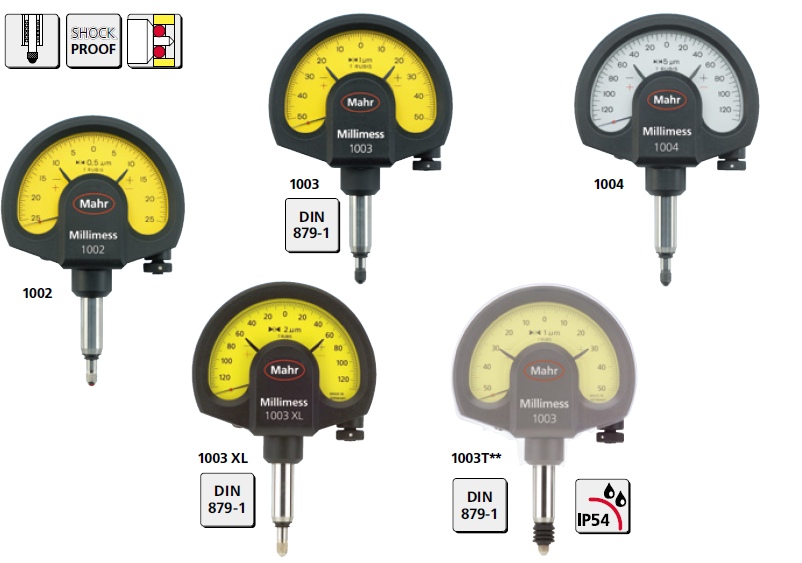

Millimess 1002比較儀設計特點：
? 恒定的測量力
? 可通過提升線或提升旋鈕來控制測桿的提升
? 夾持軸套和測桿均由淬硬不銹鋼制成
? 保護罩殼
? 可鎖微調旋鈕
? 可整體快速拆卸以替換
? 清晰的刻度
? 可調節式公差指針
? 測桿安裝于一個高精度的滾珠導軌軸承內(型號1000/ 1002 / 1003 / 1004)以減小回程誤差
? 同時也將測向力所產生的影響減至小精密的紅寶石軸承及小齒輪確保了高精度及靈敏度
技術參數：
|
公制1002 |
英制1002Z |
||
| 測量范圍 | ±25um | 測量范圍 | ±.0010" |
| 分度值 | 0.5 um | 分度值 | .00002” |
| 表盤類型 | 25-0-25 | 表盤類型 | .001-0-. 001 |
| 精度* | Mahr工廠標準 | 示值誤差* | Mahr工廠標準 |
| G | 0.6 um | G | .000025" |
| ges | 0.5 um | ges | .00002" |
| Ge | 0.3 um | Ge | .00001" |
| f。 | 0.4 um | Gt | .000014" |
| Gt | 0.3 um | r | .00001” |
| 訂貨號標準型 | 4335000 | 訂貨號標準型 | 4335900 |
| 訂貨號防水型 | 4335005 | 訂貨號防水型 | 4335905 |

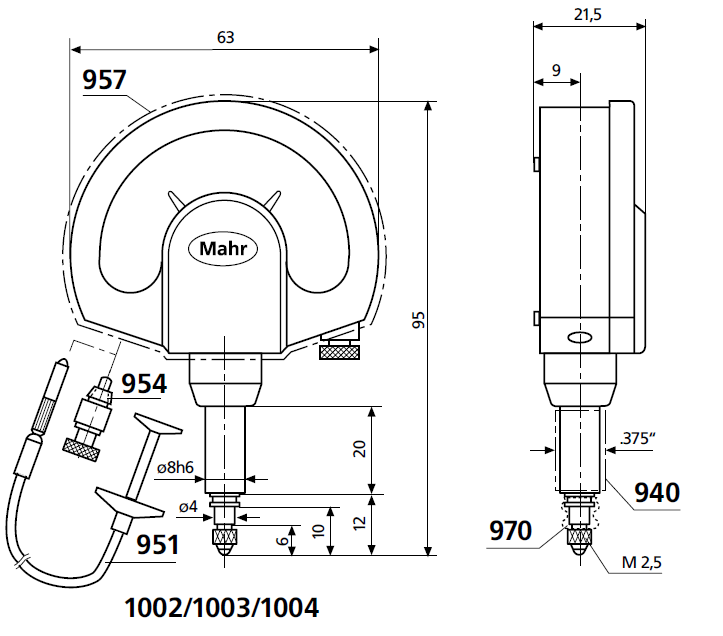

尺寸：
附件及訂貨號
| 附件 | 訂貨號 | |
| 適配套 | 940 | 4310103 |
| 用于將8mm的夾持軸套 | ||
| 轉換為.375" | ||
| 提升線 | 951 | 437 2000 |
| 用于提升測量桿 | ||
| 旋鈕提升器 | 954 | 4372030 |
| 用于提升測量桿 | ||
| 防濺保護罩 | 957 | 4373030 |
| 橡膠伸縮套 | 970 | 4334786 |
| 用于1002/1003/1004 | ||
| 密封測桿露出的部分 | ||
| 安裝耳 | 963 | 4375002 |
| 可安裝于直徑為8h6 mm的軸上 | ||
| 其他附件 | ||
| 測頭 | 901-913 | |
| 特殊夾持 | 941 | |
| 靈敏杠桿 | 943 |
