Mahr測量技術。MAHR Millimess 1004機械比較儀 , 馬爾測量應用廣泛:手動測量、表面測量、形狀測量以及軸、齒輪和工具的測量。馬爾計量解決方案范圍包括從精密測量實驗室的標準儀器到全自動測量生產線。此外,馬爾還涵蓋了從長度、形狀、粗糙度、輪廓甚至齒輪幾何形狀等的完整參數測量。機械表盤比較儀是一種多功能精密測量儀器,可用于生產環境和檢查室。Millimess是所有測量儀器中非常“經典”的一款產品,60多年來,機械比較儀Millimess系列產品已經成為高精度和長壽命的代名詞。杠桿齒輪由寶石軸承支撐,測桿在精密軸承內滑動,由此確保了很高的精度及很小的回程誤差。因此,Millimess尤其適合精度要求高,且普通機械表不能很好反向旋轉的測量場合。Millimess還具備操作簡單、讀數方便以及機芯防震等優點。
主要特點:
? 恒定測量力
? 可以通過松開電纜的旋鈕或使用提升旋鈕來縮回測桿
? 夾持軸套和測桿均由淬硬不銹鋼制成
? 對測量軸上的橫向力(側隙)不敏感
? 通過寶石軸承移動和精密齒輪、小齒輪確保高靈敏度和準確度
? 盒型保護外殼,防震,IP54
? 可鎖定的微調旋鈕
? 刻度尺刻度可調,易于閱讀

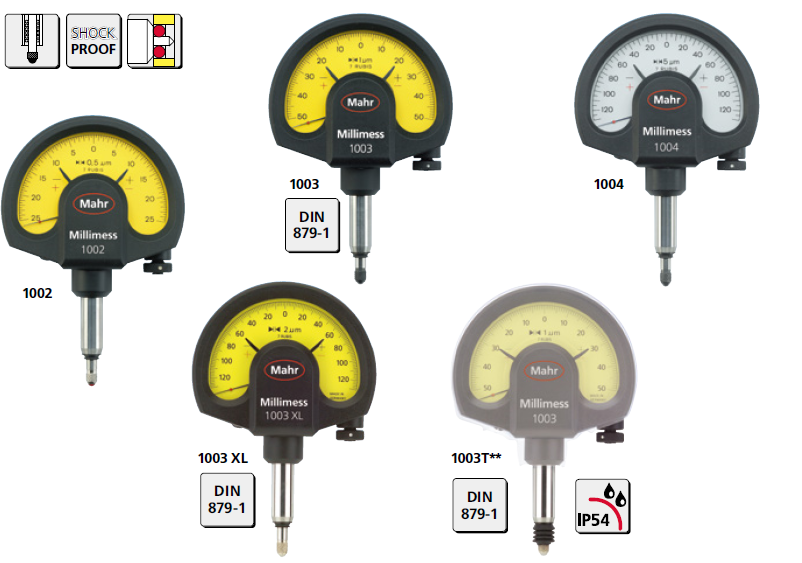

? 測桿安裝于一個高精度的滾珠導軌軸承內(型號1000/ 1002 / 1003 / 1004)以減小回程誤差
? 同時也將測向力所產生的影響減至小精密的紅寶石軸承及小齒輪確保了高精度及靈敏度
簡單、精確及便捷的測量
MILLIMESS比較儀
型號 | 1004 | 1004 Z |
測量范圍 | ±130 μm | ±.0050" |
分度值 | 2 μm | .0001” |
表盤類型 | 130-0-130 | .005-0-. 005 |
精度* | DIN 879-1 | Mahr工廠標準 |
Gges | 2.4 μm | .00012” |
Ge | 2 μm | .0001” |
f | 1 μm | .00003" |
Gt | 1.4 μm | .0005" |
r | 1 μm | .00003" |
訂貨號標準型 | 4334001 | 4333900 |
訂貨號防水型 | 4334006 | 4333905 |
使用比較儀之前的重要提示:
? 積聚在測量主軸上的灰塵可能會妨礙其運動。 用干凈的布清潔測量軸(不要上油)。
? 用柔軟的干布清潔臟的外殼。 用蘸有中性反應溶劑的布除去嚴重的污物。
? 請勿使用稀釋劑等揮發性有機溶劑,因為這些液體會損壞外殼。
? 測量軸和測量面必須垂直。
? 擰緊接觸點并輕輕松開測量主軸,以防止損壞測量主軸和測量機構。
? 未經授權擅自打開儀器將不進行保修。
