產品詳細
主要功能
-16 個自動測量和 FFT 分析可簡化波形分析
-內置的波形極限測試
-自動化、擴展的數據記錄功能
-自動設置和信號自動量程
-內置的上下文相關幫助
-探頭自檢
-多語言用戶界面
-5.7 英寸（144 毫米）有源 TFT 彩色顯示器
-體型小，重量輕 - 僅 4.9 英寸（124 毫米）厚，重 4.4 磅（2 公斤）
主要性能指標
-150 MHz、100 MHz和60 MHz帶寬型號
-4通道型號
-全部通道均實現1 GS/s采樣率
-所有通道上2.5k點記錄長度
-高級觸發，包括脈寬觸發和選行視頻觸發
 |

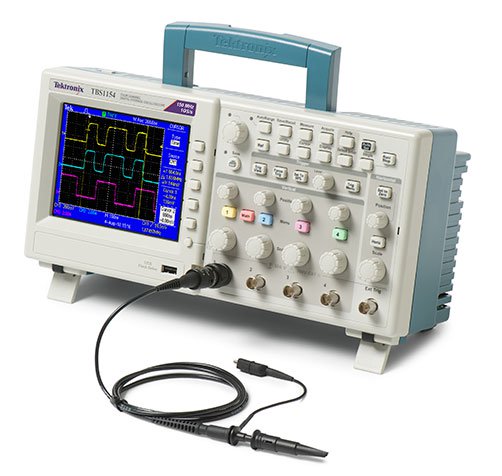

泰克TBS1000系列數字存儲示波器特點： 1. 數字精度，精確測量； 2. 檢修設備的必備工具； 3. 專為方便您的工作而設計； 1）直觀操作； 2）隨時隨地祝您一臂之力； 3）探頭自檢； 4）靈活地傳送數據； 5）PC連接方便； 4. 您可以依賴的性能； 5. 教育資源。 |
|
垂直分辨率 |
8 位 |
|
輸入靈敏度范圍 |
使用經校準的微調時所有型號均為 2 mV 至 5 V/div |
|
DC 增益精度 |
±3%，從 10 mV/div 至 5 V/div |
|
最大輸入電壓 |
300 V RMS CAT II；超過 100 kHz 時以 20 dB/倍頻程下降至 3 MHz 時的 13V p-p AC |
|
偏置范圍 |
2 mV 至 200 mV/div：±1.8 V |
|
>200 mV 至 5 V/div：±45 V |
|
|
帶寬限制 |
20 MHz |
|
輸入耦合 |
AC、DC、GND |
|
輸入阻抗 |
1 MΩ，并聯 20 pF |
|
垂直縮放 |
垂直擴展或壓縮動態或停止波形 |
|
水平系統 |
模擬通道 |
|
時基范圍 |
5 ns 至 50 s/div |
|
時基精度 |
50 ppm |
|
水平縮放 |
水平擴展或壓縮動態或停止波形 |
|
輸入/輸出端口 |
|
|
USB接口 |
前面板上的 USB 主控端口支持 U 盤 儀器背面的 USB 設備端口支持連接到 PC 和所有 PictBridge ® 兼容打印機 |
|
GPIB接口 |
選配 |
|
數據存儲：非易失存儲器 |
|
|
參考波形顯示 |
2.5K 點參考波形 |
|
沒有U盤時的波形存儲 |
2.5K 點 |
|
最大U盤容量 |
64 GB |
|
有U盤時的波形存儲 |
每8MB 96個或以上參考波形 |
|
沒有U盤時的設置 |
10 個前面板設置 |
|
有U盤時的設置 |
每8MB有4000個或更多前面板設置 |
|
有U盤時的屏幕圖 |
每8MB 128個或以上屏幕圖（圖像數量取決于選擇的文件格式） |
|
有U盤時全部保存操作 |
每8MB 12個或以上全部保存操作 一次全部保存操作會創建 3~9 個文件（設置、圖像、外加顯示的每個波形一個文件） |
|
采集系統 |
|
|
峰值檢測 |
高頻隨機毛刺捕獲。5 μs/div 至 50 s/div 的所有時基設置均可捕獲窄至 12 ns（典型值）的毛刺。 |
|
采樣 |
僅采樣數據 |
|
平均值 |
平均波形，選配范圍： 4、16、64、128 |
|
單序列 |
使用“單序列”按鈕，捕獲一個已觸發的采集序列 |
|
滾動 |
采集時基設置為 >100 ms/div |
|
觸發系統 |
|
|
外部觸發輸入 |
所有型號均包括 |
|
觸發模式 |
自動、正常、單序列 |
|
觸發類型 |
邊沿 （ 上升沿/下降沿 ）：常規的電平驅動觸發。任一通道均提供正斜率或負斜率。耦合選項：交流、直流、噪音抑制、高頻抑制、低頻抑制
視頻 ：所有行或單個行、復合視頻的奇數場/偶數場或所有場或者廣播制式（NTSC、PAL、SECAM）均可觸發。 |
|
觸發源 |
四通道型號：CH1、CH2、CH3、CH4、Ext、Ext/5、交流線路 |
|
觸發視圖 |
按下“觸發視圖”按鈕時顯示觸發信號。 |
|
觸發信號頻率讀數 |
提供觸發源的頻率讀數。 |
|
波形測量（光標） |
|
|
觸發類型 |
幅度、時間 測量 ΔT、1/ΔT、ΔV |
|
自動測量 |
周期、頻率、+ 寬度、- 寬度、上升時間、下降時間、最大值、最小值、峰-峰值、平均值、RMS、周期 RMS、光標 RMS、占空比、相位和延遲 |
|
波形數學運算 |
|
|
算數 |
加、減、乘 |
|
數學函數 |
FFT |
|
FFT |
Windows：Hanning、平頂、矩形 2048 個采樣點 |
|
信號源 |
CH1 - CH2、CH2 - CH1、CH1 + CH2、CH1 × CH2、CH3 - CH4、CH4 - CH3、CH3 + CH4、CH3 ×CH4 |
|
自動設置 |
|
|
自動設置菜單 |
單一按鈕，自動設置垂直、水平和觸發器系統的所有通道，可撤銷自動設置 |
|
方波 |
單循環、多循環、上升與下降緣 |
|
正弦波 |
單循環、多循環、FFT 波譜 |
|
視頻 （ NTSC、PAL、SECAM ） |
現場： 所有、奇數或偶數行： 所有行號或可選擇行號 |
|
自動量程 |
在點間移動探頭或者信號呈現較大變化時，自動調節垂直和/或水平示波器設置。 |
|
顯示器系統 |
|
|
插值 |
Sin(x)/x |
|
波形類型 |
點、矢量 |
|
余輝 |
關閉、1 秒、2 秒、5 秒、無限 |
|
格式 |
YT 和 XY |
