產品詳細
基本參數
|
型號 |
KSCAN-MagicⅡ | |
| 掃描模式 |

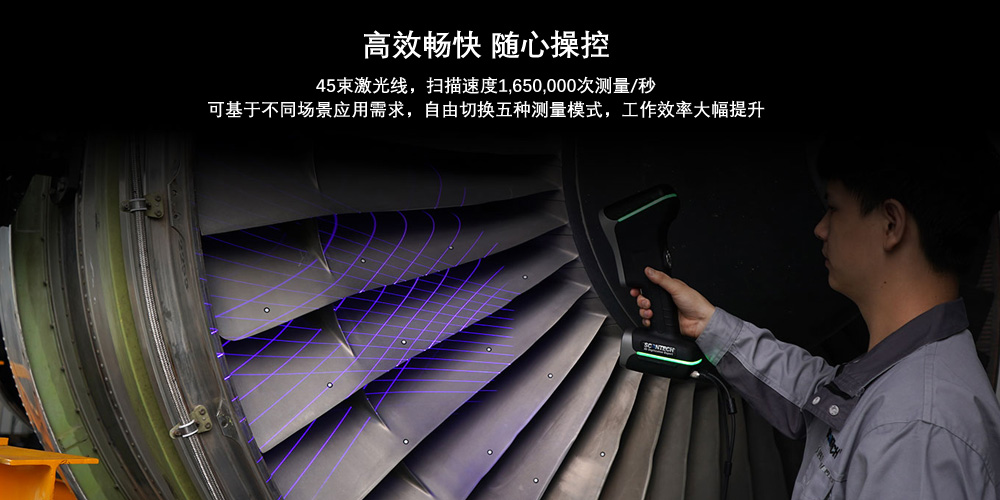

高速掃描 |
26束交叉藍色激光線 |
|
精細掃描 |
7束平行藍色激光線 | |
| 大面幅掃描 | 11束平行紅外激光線 | |
| 深孔掃描 | 額外1束藍色激光線 | |

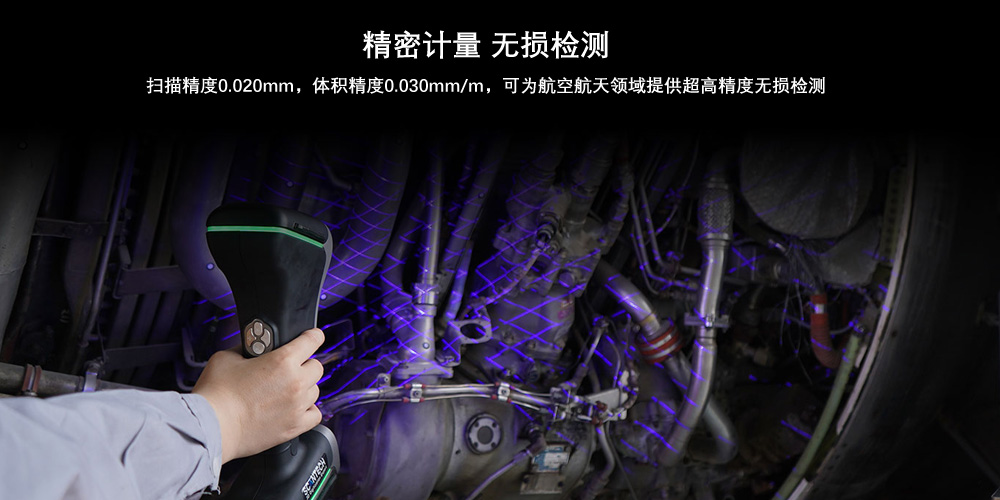

| 比較高精度 | 0.020 mm | |
|
比較高掃描速率 |
1,650,000 次測量/秒 | |
|
比較大掃描面幅 |
1440 mm × 860 mm（紅外） | |
| 攝影測量 | 面幅 | 3760 mm × 3150mm |
|
景深 |
2500 mm |
|
|
激光類別 |
ClassⅡ(人眼安全) | |
|

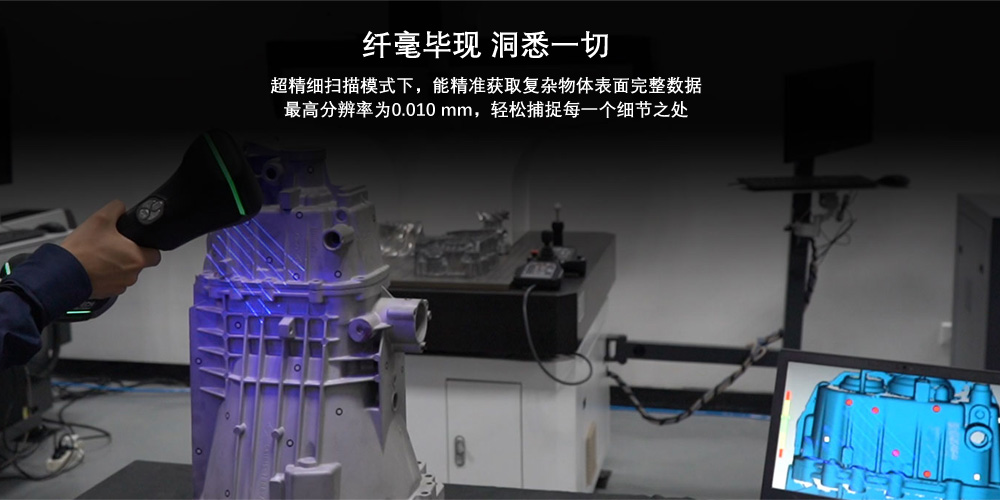

比較高分辨率 |
0.010mm | |
| 比較高體積精度 | 標準 | 0.015 mm + 0.030 mm/m |
|
配備1m高精度標桿 |
0.015 mm + 0.020 mm/m | |
|
配備MSCAN-L15 全局?jǐn)z影測量系統 |
0.015 mm + 0.015 mm/m | |
|
基準距 |
300 mm | |

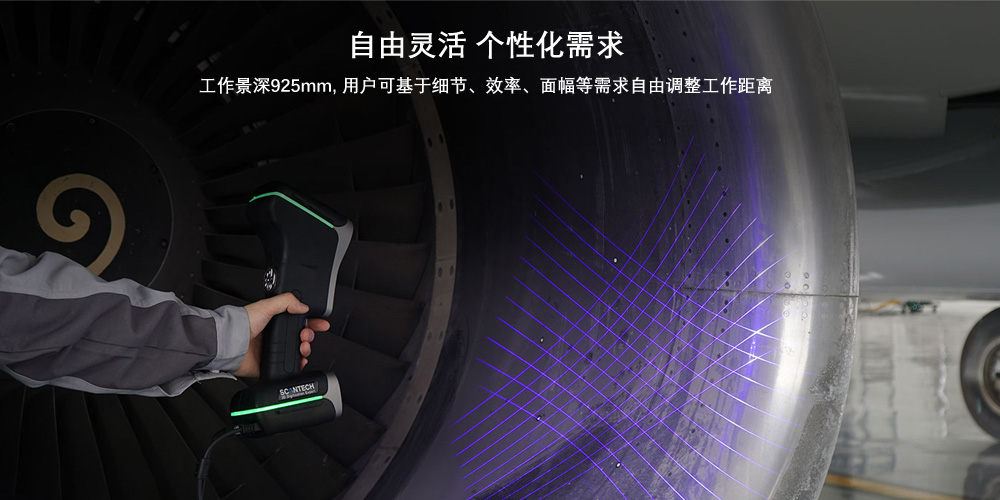

| 景深 | 925 mm | |
| K-Probe光筆(選配) | 單點重復性 | 0.030 mm |
|
跟蹤頻率 |
60 hz | |
| 智能邊界探測模塊(選配) | 邊界精度 | 0.030 mm |
| 管件測量模塊(選配) | 輸出格式 | 輸出YBC/LRA及補償值 |
| 輸出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 | |
| 工作溫度 | -10~40°C | |
| 接口方式 | USB 3.0 | |
| 專利證書 |
CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, EP3392831A4 |
|
*技術指標基于廠家標準和VDI/VDE 2634 第3部分標準
 |
KSCAN-Magic系列三維掃描儀在性能上有著革命性的突破，其無可比擬的掃描速度、精度、細節度、面幅、景深極大優化了三維測量工作流程，加速產品上市周期。 |
 |

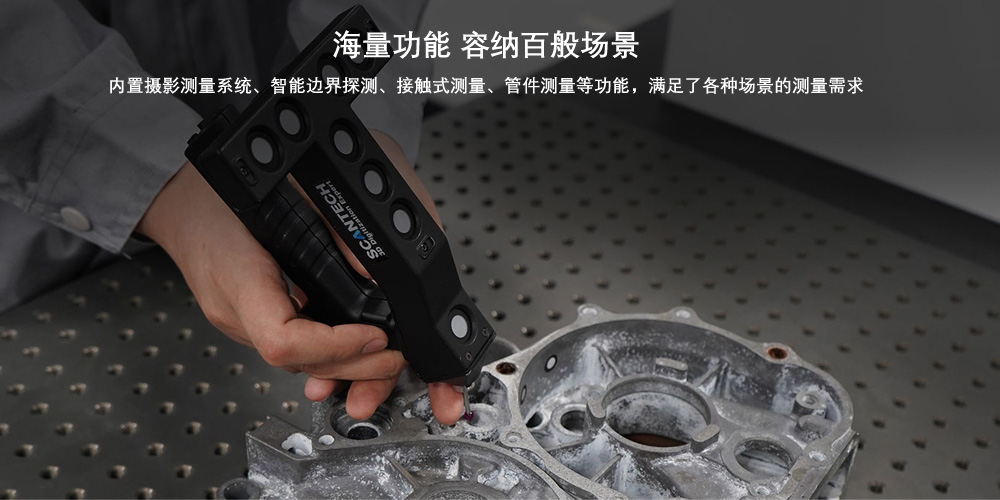

若要獲取難以觸達或復雜表面的數據時，用戶可以自由選配接觸式三坐標光筆，為三維掃描及精密測量提供全方位的數字化解決方案。 |
