產品詳細
基本參數
|
型號 |
KSCAN20 | |

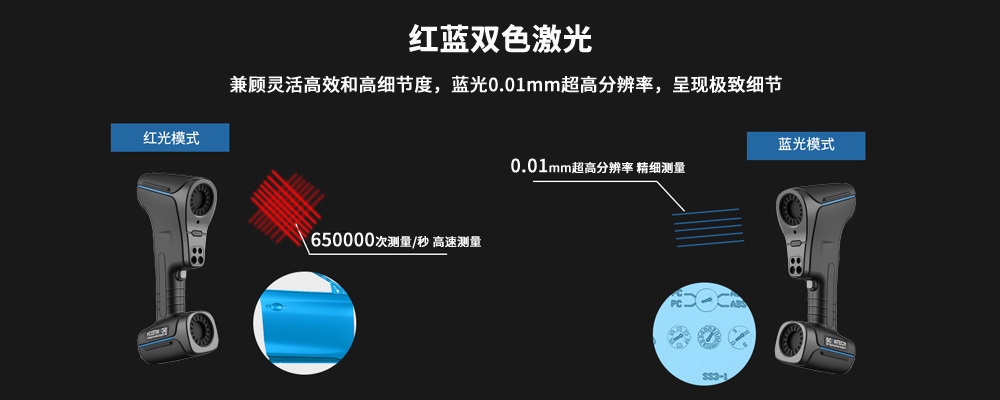

| 掃描模式 |
高速掃描 |
14束交叉紅色激光線 |
|
精細掃描 |
5束平行藍色激光線 | |
| 深孔掃描 | 額外1束紅色激光線 | |
|
比較高精度 |
0.020 mm | |
|
比較高掃描速率 |
650,000 次測量/秒 | |
|
比較大掃描面幅 |
550 mm × 600 mm | |
| 攝影測量 | 面幅 | 2500 mm × 3000 mm |
|
景深 |
2500 mm |
|
|
激光類別 |
ClassⅡ(人眼安全) | |
|
比較高分辨率 |
0.010mm | |
| 比較高體積精度 | 標準 |
0.015mm + 0.035 mm/m |
|
配備1m高精度標桿 |
0.015mm + 0.020 mm/m | |
|
配備MSCAN-L15全局?jǐn)z影測量系統 |
0.015mm + 0.015 mm/m | |
|
基準距 |
300 mm | |
| 景深 | 450 mm | |
| K-Probe光筆（選配） |
單點重復性 |
0.030 mm |
|
跟蹤頻率 |
60 hz | |
| 智能邊界探測模塊（選配） |
邊界精度 |
0.030 mm |

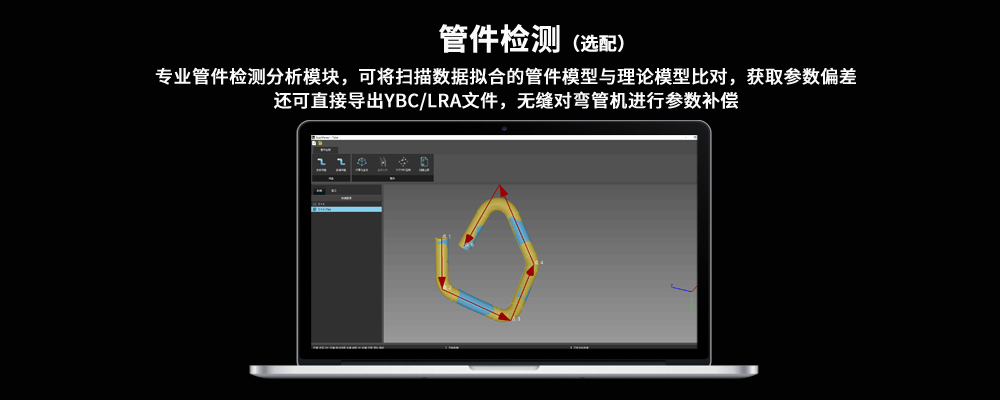

| 管件測量模塊（選配） | 輸出格式 | 輸出YBC/LRA及補償值 |
| 輸出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 | |
| 工作溫度 | -10~40°C | |
| 接口方式 | USB 3.0 | |
| 專利證書 |
CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, EP3392831A4 |
|
*技術指標基于廠家標準和VDI/VDE2634第3部分標準
 |

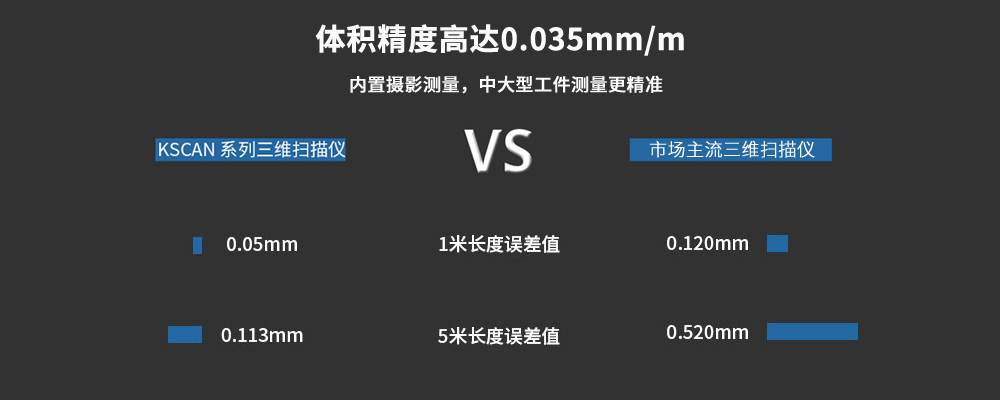

KSCAN復合式三維掃描儀與目前行業內其它便攜式激光掃描儀相比，不僅分辨率從0.050mm提升到0.010mm，使得三維數據的精細度有了極大的提升，而且單機體積精度從0.060mm/m提升到0.035mm/m,在掃描大型工件時優勢更加明顯，為工業現場提供了從0.02m到10m的全尺寸解決方案。 |
 |

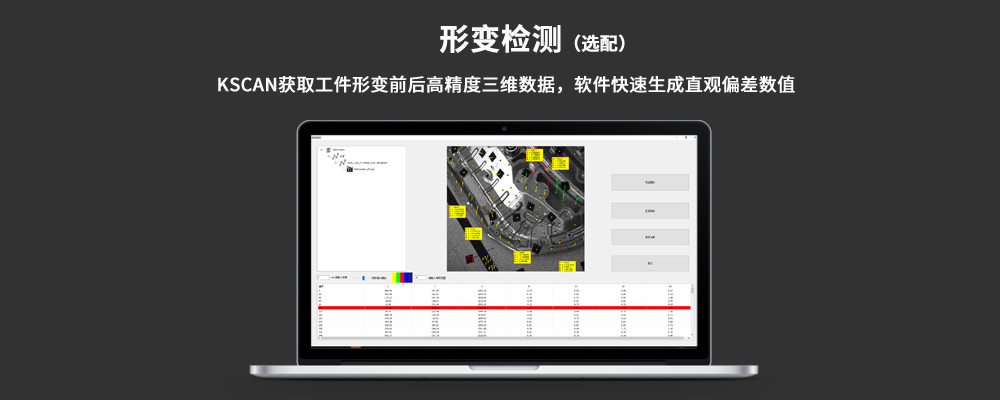

KSCAN支持接觸式測量，可獲取孔位、平面、邊界等關鍵點高精度三維數據。軟件搭載了管件測量、形變檢測、三維檢測等豐富的測量分析功能，為產品設計和檢測專業人員提供高效、可靠、全面的3D測量技術支持。 |
