產品詳細
基本參數
|
型號 |
TrackScan-P42 |
|
|
掃描模式 |
高速掃描 |
34束交叉藍色激光線 |
| 精細掃描 |
7束平行藍色激光線 |
|
| 深孔掃描 | 額外1束藍色激光線 | |
| 比較高精度 | 0.025 mm | |
| 比較高掃描速率 | 1900,000 次測量/秒 | |
|
比較大掃描面幅 |
500mm × 600 mm | |
| 激光類別 | ClassⅡ（人眼安全） | |
|
比較小分辨率 |
0.020 mm | |
|
體積精度 (單使用掃描儀) |
10.4 m3 |
0.064 mm |
|
18.0 m3 |
0.078 mm |
|
|
體積精度 (配合MSCAN-L15全局?jǐn)z影測量系統) |
0.044mm+0.015mm/m |
|
|
基準距 |
300 mm |
|
|
景深 |
400 mm |
|
| 輸出格式 |
.stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 |
|
|
工作溫度 |
-10~40 °C |
|
|
接口方式 |
USB 3.0 | |
|
專利技術 |
CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1, EP3392831A4 |
|
*技術指標基于廠家標準和VDI/VDE 2634 第3部分標準
 |

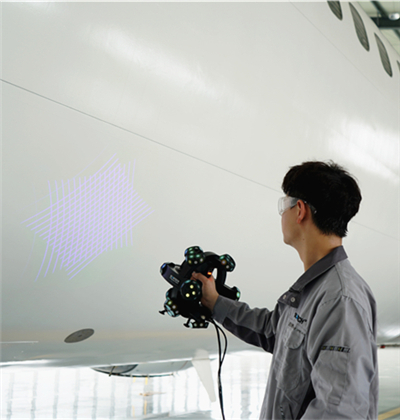

基于不同的掃描場景需求，TrackScan-P42可自由切換多種工作模式。34束交叉藍色激光超快掃描，高效靈活；7束平行藍色激光精細掃描，極致細節；單束藍色激光掃描，迅速獲取深孔及死角位置三維數據。 |
 |

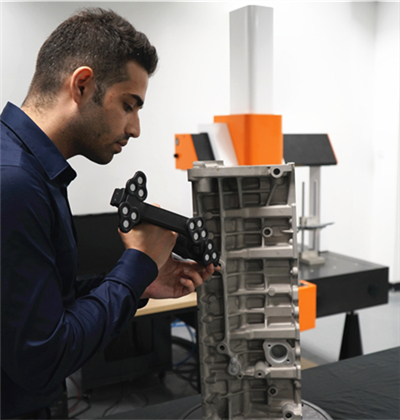

TrackScan-P42可搭配便攜式CMM測量光筆T-Probe，可精準獲取工件縫隙、孔位、凹槽等復雜處的高精密點云數據。還可以提供開發接口，與機器人協同工作，實現智能在線批量自動化三維檢測。 |
