產品詳細
德國耶JENOPTIK(Hommel)系列圓柱度儀，用于圓度、圓柱度等形位公差的高精度測量。大理石基座，氣浮軸承轉臺，測量平穩無磨損，高精度測頭保證了測量的準確性和重復性。
主要特點：
F135圓柱度儀：C/R/Z軸自動，快速手動調心調平，可測量圓柱度等參數并且適合自動化數控測量。
F435/455自動圓柱度儀：高精度測量工件平行度和錐度。3個自動測量軸適合測量所有形位公差，自動調心調平。
| 系統特征： | 為用戶帶來的優點： |
| ? 帶空氣軸承的高精密轉臺(直徑250 mm)，工件自動調心調平 | ? 圓度、圓柱度和平面度的精密測量 |
| ? 三個機動測量軸 | ? 工件自動定位，測量軸由CNC程序控制，所以自動化程度高 |
| ? 垂直測量軸可選擇350或550mm的測量行程 | ? CNC編程簡單，不同工件可設計不同的測量報告 |
| ? 配置了新一代磁性連接測頭，使測頭臂更換更快速 | ? 測量形位公差的軟件功能強大 |
| ? 測量復雜工件時通過FS1回轉臂實現定位 | ? 既適合批量生產時的高要求測量， 也適合測量室的多品種測量 |
| ? 可選擇臺式測量?jī)x或符合人體工學設計的測量站 | ? 可選配 Z 方向的自由探測系統用于測量粗糙度和波紋度的扭紋測量 |
| ? 可選配帶空氣或彈簧隔震的儀器桌 | ? 可選配 MBN 31007-07 標準 |
| 型號 | 工件重量 | 工件直徑 | 可測直徑 | 測量高度 | 調心/調平 | 測量軸 | 是否可選配粗糙度測量 |
| F435 | 40 kg | 400 mm | 430 mm | 350 mm | 自動 | C, Z, R | 是,Z 軸 |
| F455 | 40 kg | 400 mm | 430 mm | 550mm | 自動 | C, Z, R | 是,Z 軸 |
選配的粗糙度和波紋度測量
配置了新一代的FT1.1探測頭和雙向感應探測系統后，除了測量形狀，還可以測量粗糙度和波紋度，而且所有測量一次裝夾完成，所以大大縮短了時間。

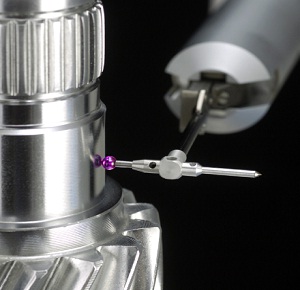

采用雙向感應系統測量粗糙度和波紋度
自動測量
選配了機動回轉臂MDS模塊后，可以不中斷CNC流程進行軸向和徑向的全自動測量。
? 機動回轉臂可旋轉90°，傳感器可旋轉270°，兩者結合對于較難接近的測量位置都可實現測量
? 計算機輔助的智能起動助手有自動停止和自動識別探測方向的功能

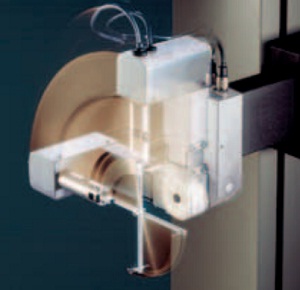

機動傾斜回轉模塊MDS
