FMS 8200主軸回轉式測量儀用于圓度、圓柱度等形位公差的高精度測量。儀器采用大理石基座，氣浮軸承轉臺，測量平穩無磨損，高精度測頭保證了測量的準確性和重復性。廣泛應用于航空、航天、船舶、軸承、汽車制造行業及計量機構。，回轉式掃描測量單元適合測量大型及超重工件，例如缸體、缸蓋。
用于重型和大型工件測量的
主軸的測量機
| 系統特征 | 為用戶帶來的優點： |
|
?旋轉式探測系統帶自動重量平衡裝置 |
? 測量全自動，分析功能廣 |
|
? 全自動可移動式空氣軸承X-Y工作臺，支持較大范圍的移動 |
? 特別適合測量缸蓋、缸體、大型缸套、變速箱殼、曲軸和大型活塞等 |
|
? 集成A軸和B軸的X-Y工作臺用于工件自動定位 |
? 可移動的操作終端能對設備進行控制 |
|
? X、Y和Z 軸帶直線度測量功能 |
? 碰撞保護 |
|
? 配置了五個測量軸，兩個定位軸，還可根據需要選配一個其它移動軸測量V形發動機缸體 |
? 一次裝夾測量，測量不同項目時自動更改探測方向 |
| ? 測頭依據工件直徑自動調整 |
? 軸的測量和運行空間大，換工件簡單 |
| 型號 | 工件重量 | X 軸 | Y軸 | 測量高度 | 工件定位 | 測量軸 |
| FMS8200 | 300 kg | 800 mm | 300 mmm | 1300 mmm | 自動 |
C, Z, R, X, Y |
FMS8200主軸測量機設計獨特巧妙，配置了五個測量軸和旋轉式測頭，是大型和重型工件的佳柔性測量系統。
|

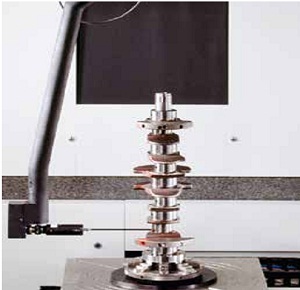

曲軸測量
安裝專用曲軸測量臂后不必更換探頭并能在主軸頸和連桿軸頸上進行軸向和徑向測量， 探頭旋轉可選擇手動或自動。 采用專用測量臂測量曲軸 |
 |
|

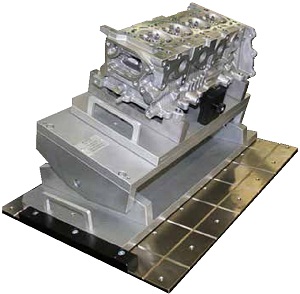

回轉裝置
用于缸體缸蓋的自動定位，這樣并可在CNC控制下自
動測量V形發動機的閥座和缸孔。 |
 |
