德國業納Jenoptik集團 軸類件光學測量系統 Opticline C系列

德國業納Jenoptik集團 軸類件光學測量系統Opticline 系統提供多項智能自動監測功能，以便持續執行質量保證。此外，這些系統在質量參數的可追溯性和記錄方面樹立了新標準

這可以保證您的生產過程具有最高的質量水平，確保公司可以實現長期的經濟成功。

全新的 Opticline 。衡量您可以獲得的益處。

測量過程速度顯著加快

在最短的測試時間內實現絕對精密 - 我們新推出的 Opticline 系統將靈活的測量方式與最大限度的易用性相結合。

它們將質量提升到全新的水平，并針對復雜的應用提供了一種全新的方法。無論是創建測試計劃還是執行復雜的測量運行，我們的評估軟件都會針對您需要完成的任何任務，為您提供可靠的支持。以最高水平的重現性和精密度執行質量保證。

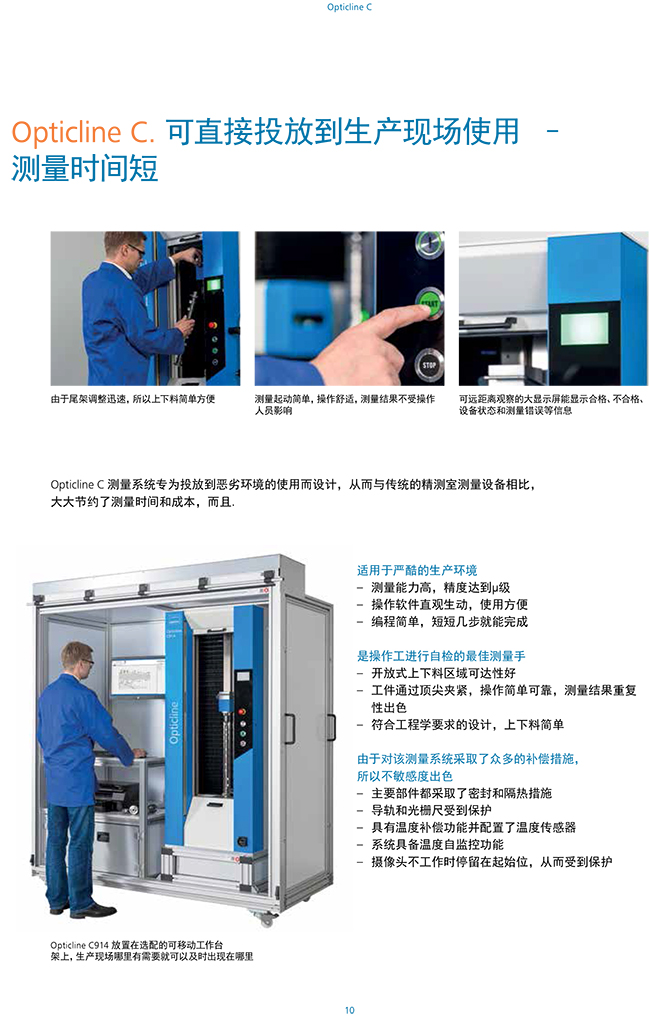

更接近生產的測量

質量保證工作直接在生產過程中啟動。因此，我們的 OPTICLINE 系統更堅固耐用、更有彈性、更加精密，并且可以放置在您的生產環境中。這體現了我們對工業測量的支持。

縮短操作路線，把費用降到最低，減少返工，并減少誤差來源。操作非常容易，使用壽命可能最長，值得您信任。用于最大限度提高生產中的可靠性

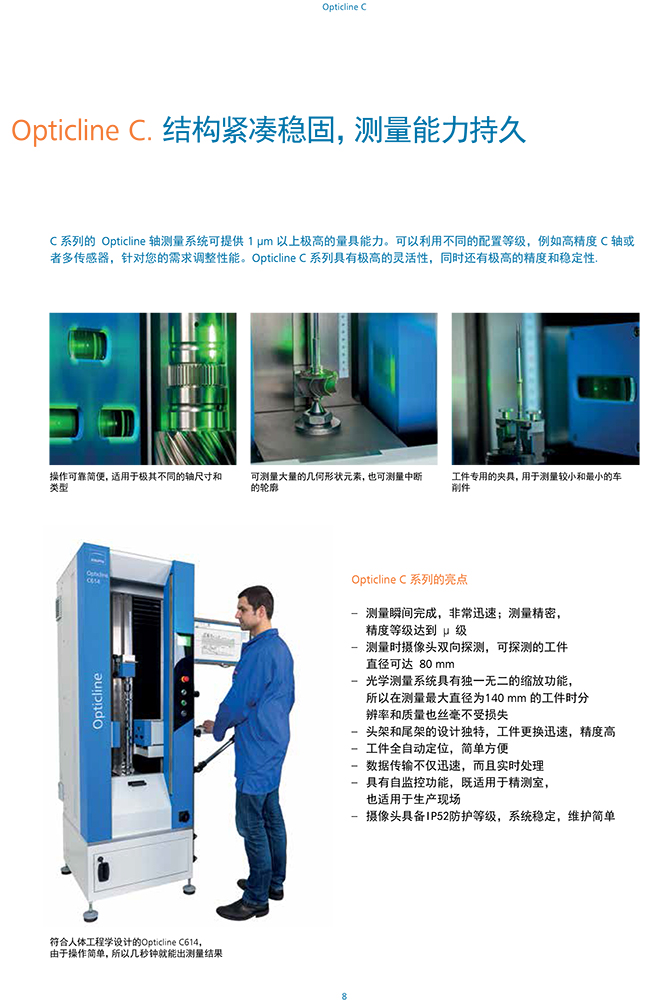

C 系列的測量系統

業納的高精密測量系統用于安全可靠地進行光學軸測量。這些系統非常適合用于制造環境，可確保達到最佳的質量控制效果。這些儀器非常堅固耐用，除了用于測量室外，還非常適合用于工業環境。這種測量以重復精度提供穩定的結果。這意味著即使在制造過程中，您也可以測試工件，確保獲得最高的質量。

我們在 Opticline C 系列內提供不同的型號。這些型號的工件能力各不相同。您可以選擇完全滿足自己要求的測量系統。較小和較大的工件（可達 900毫米）可測量到微米級別。

適合特別大型和重型工件的 C10xx 系列光學測量系統

光學測量系統 Opticline WMS 的機械設計使其能夠處理超過平均值、重量達 120 千克的工件大小。

系統亮點：

得益于獨一無二、級聯的攝像系統，

可在整個測量范圍中針對直徑達 320 毫米的工件

提供最高的分辨率和測量 精度。

可根據您的集成要求進行調整 - 水平或垂直設計。

即使對非常大的工件，也可以瞬間完成測量。

可采用操作員自檢和全自動使用方式。

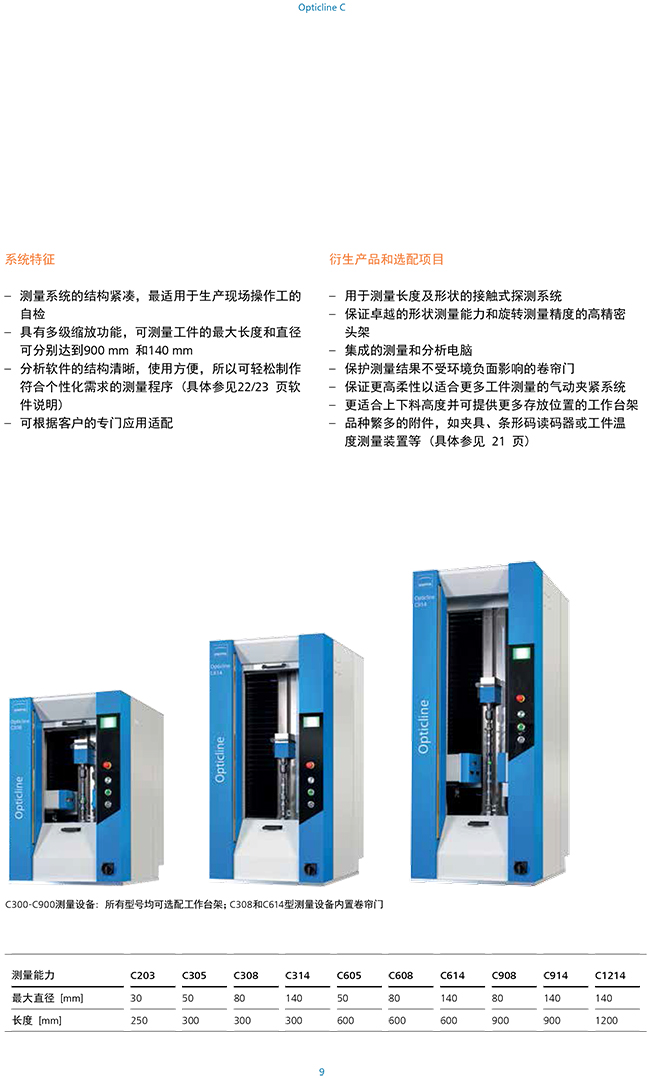

技術數據

C 系列 Opticline 軸測量系統具有不同型號， 因此能夠以一貫的高質量水平處理范圍廣泛的軸類和測量任務。

系統亮點

? 緊湊型測量系統，可在生產環境中進行操作員控制的檢查

? 支持對長度達 900 毫米和直徑達 140 毫米的工件進行多級縮放

? 評估軟件易于使用、結構清晰，可簡單地定義個性化的測試計劃

? 可根據客戶的特定應用進行調整

產品變型和可選件

? 觸覺探測系統，用于測量其他長度和形狀測試特性

? 高精密度的主軸箱，可提供更高的形狀量規重復性和重現性，以及更好的旋轉測量

? 集成的評估和測量計算機

? 卷閘可防止負面的環境影響

? 氣動夾緊解決方案，提供更大的靈活性和，適合更多種類的工件

? 臺架可用于以工作高度實際裝載和提供額外的存儲空間

? 夾緊裝置、條形碼閱讀器和工件溫度檢測系統等配件
